MIMO88: 8x8 | Matriz digital | DSP | Ampliable. Matrices Digitales

MIMO88

8x8 | Matriz digital | DSP | Ampliable

Matrices Digitales | Referencia: CMIMO88

Descargar imagen

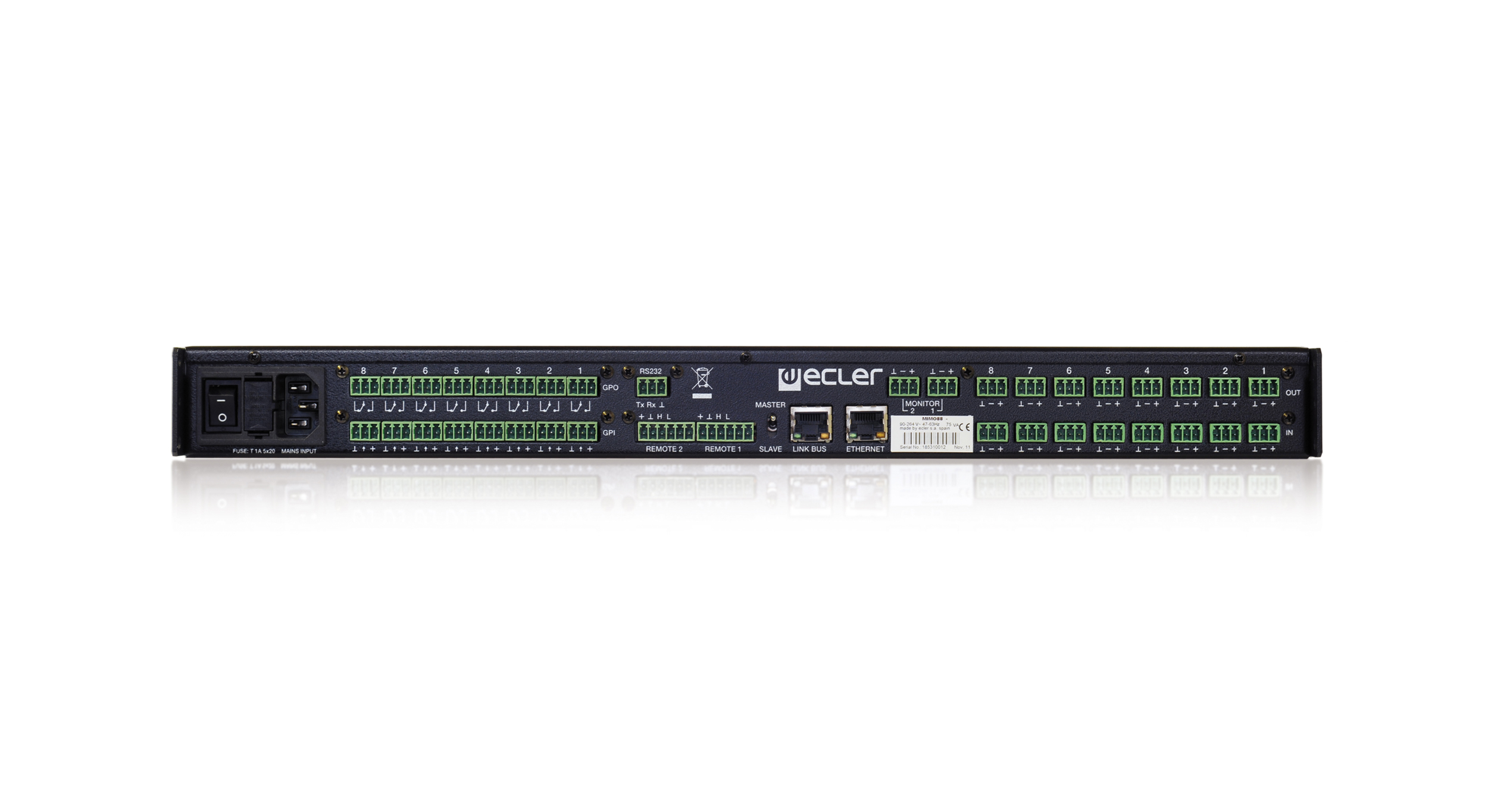

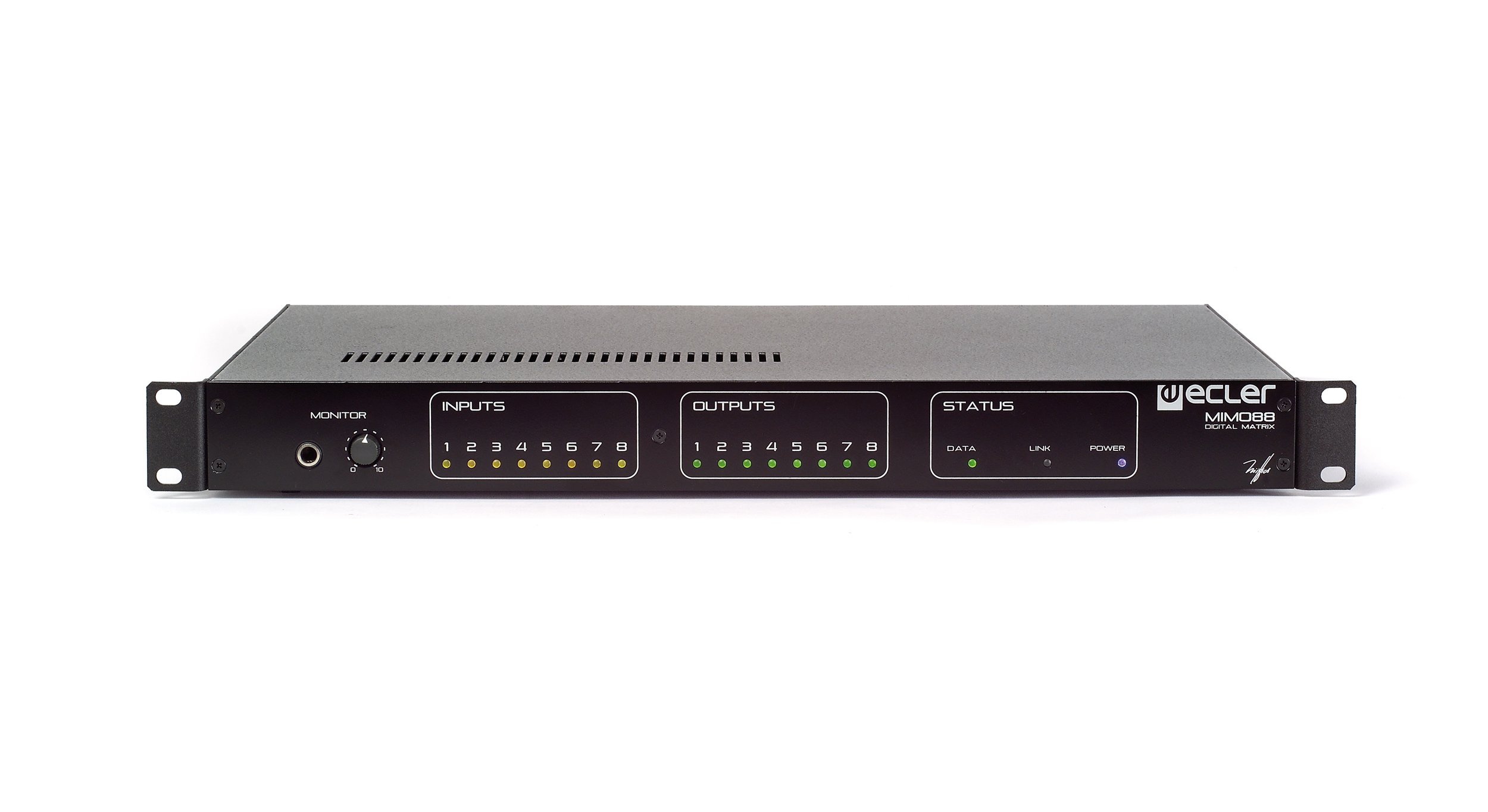

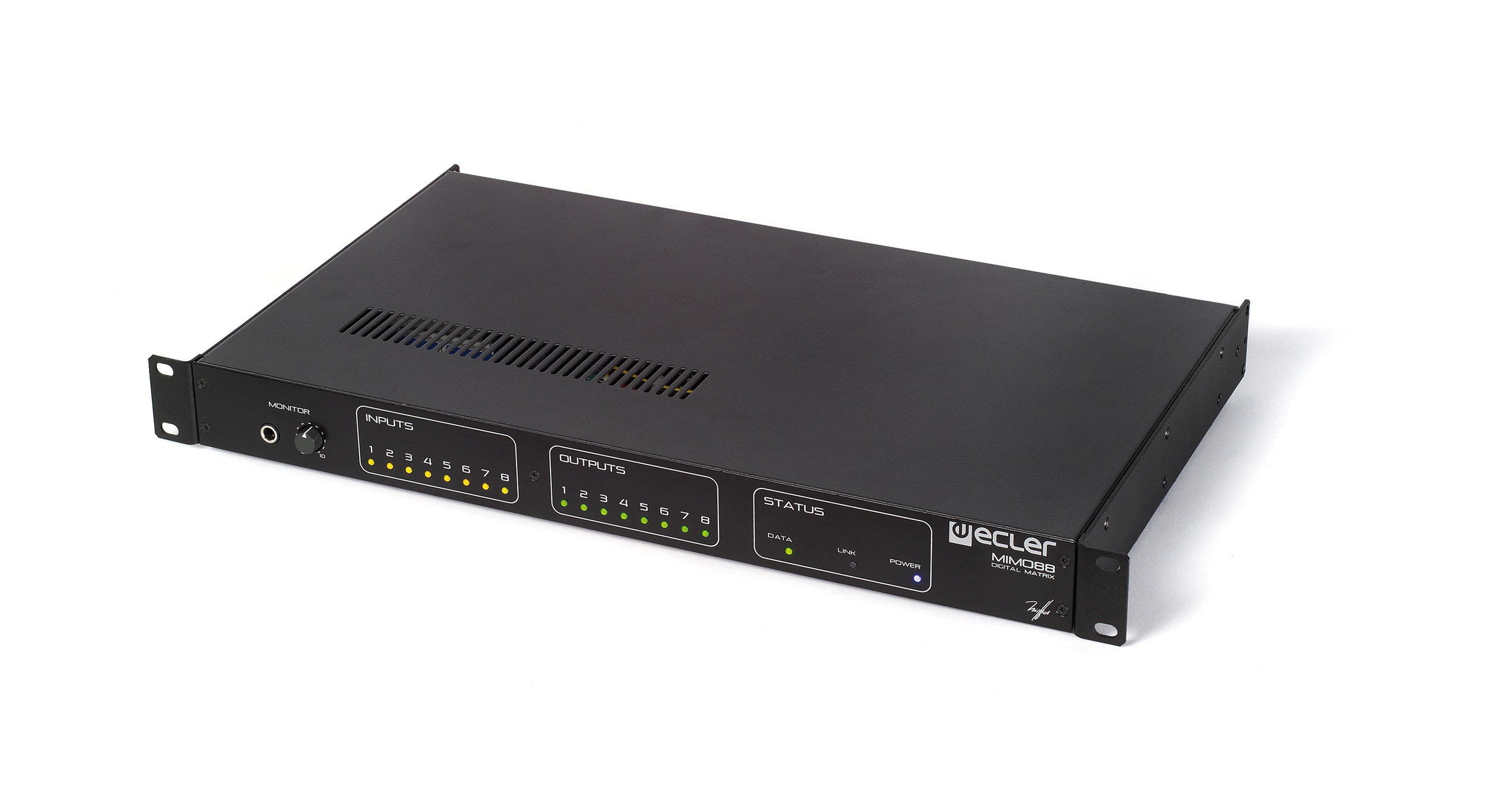

MIMO88 es una matriz digital de audio con 8 entradas y 8 salidas, totalmente programable y enlazable a una segunda unidad para convertirse en una matriz de 16x16, con encaminamiento real desde cualquier entrada a cualquier salida.

Expandible a 16 entradas/16 salidas para convertirse una verdadera matriz 16x16
Totalmente programable y controlable por la aplicación EclerNet
Sistema de control remoto UCP (User Control Panels), compatible con la pantalla WPNETTOUCH y dispositivos de terceros como ordenadores, tablets o smartphones
Compatible con el protocolo TP-NET, para su integración con sistemas de control de terceros
Procesamiento DSP: generador de señales; retardos; ecualización paramétrica completa en las entradas y en las salidas; puerta de ruido en las entradas; ajustes de nivel, mute y fase en las salidas; vúmetro y compresor/limitador en cada salida; ducking (prioridad y overriding); gestión virtual y física de consolas de avisos; función de mezcla automática; presets save & recovery; calendario de disparo de eventos; etc.
FREQUENCY SHIFTER: función para evitar realimentación acústica (efecto Larssen), disponible para cada canal de entrada

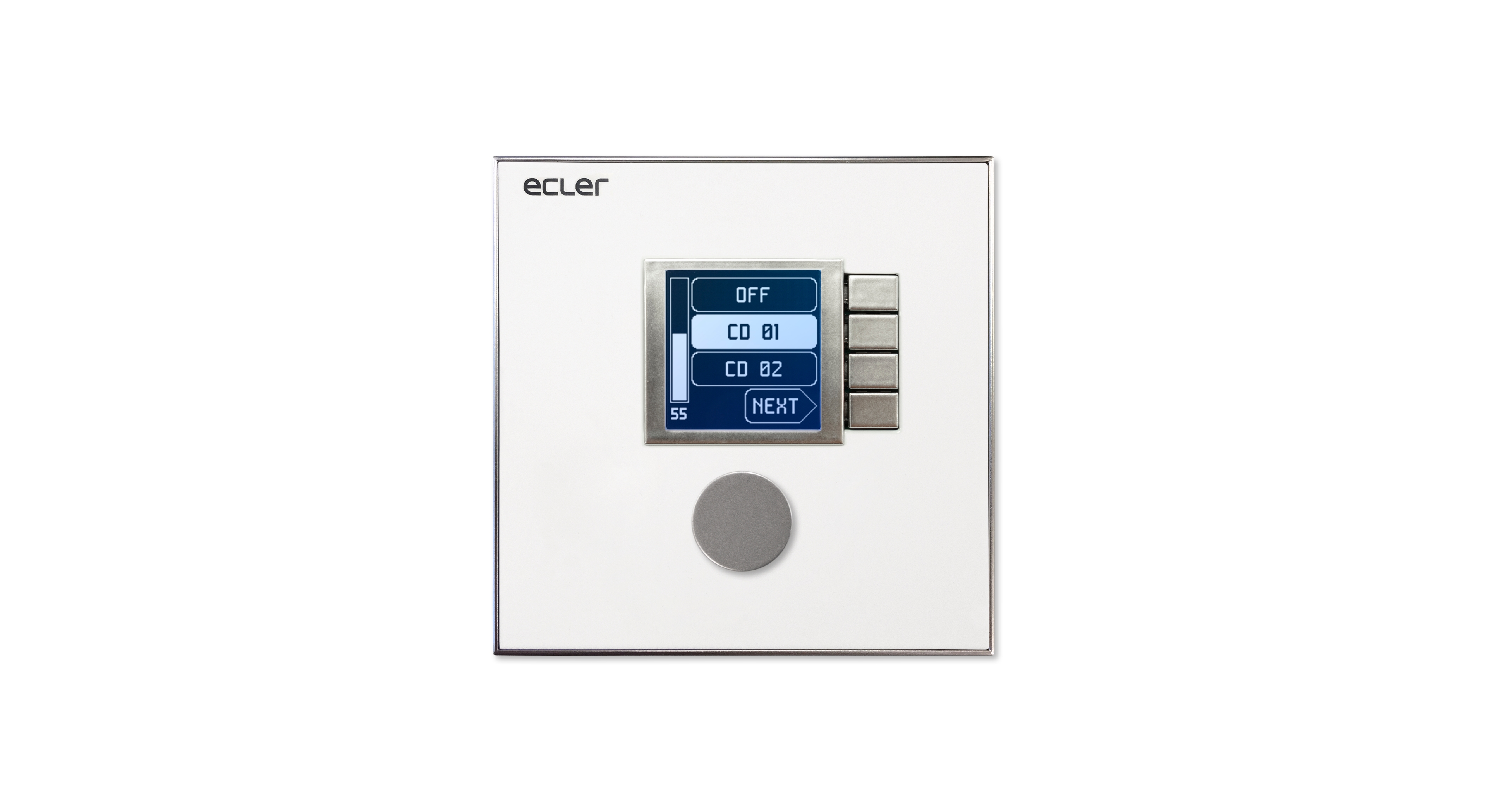

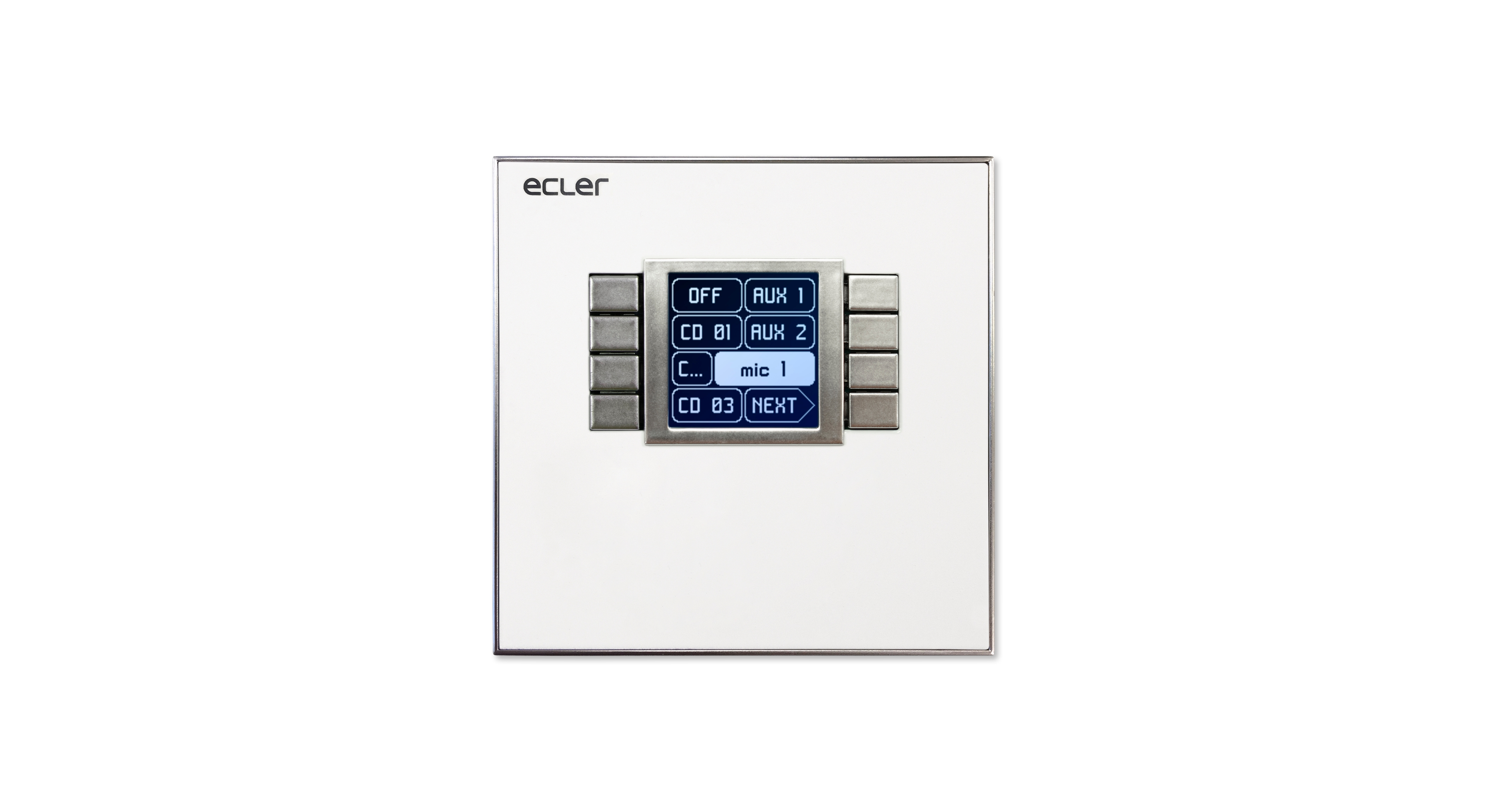

Paneles de control WPNET4KV y WPNET8K compatibles (usando Firmware específico retro-compatible)

Aplicaciones

Corporativo Deportes y bienestar Hoteles y restaurantes

DIGITAL ENGINE

Processor

2 x 32/64bit

AUDIO CONVERTERS

Sampling rate

48kHz

Resolution

24bit AKM

Latency

<2.9ms (+1ms for 16x16)

Frequency response

5Hz to 24kHz (-3dB)

Dynamic range

AD:110dB, DA: 115dB

ANALOGUE AUDIO INPUT PORTS

Number of input ports

8+8, Mic/Line

Connection type

Terminal block (symmetrical)

Input sensitivity

-50dBV to +10dBV in 0.5dB step

Input impedanc

Balanced, >4kΩ

Max input level

+27dBV = +30dBu

THD + Noise

THD+Noise @ 1kHz, 0dBV input (line) <0.004%
THD+Noise @ 1kHz, -40dBV input (mic.) <0.008%

CMRR

65dB typ.

Phantom power

+42VDC, 5mA max. software switched

ANALOGUE AUDIO OUTPUT PORTS

Number of output ports

8+8, Line

Connection type

Terminal block (symmetrical)

Max output level

+18dBV = +21dBu

Crosstalk

Better than 90dB (100dB typ.)

ANALOGUE MONITOR PORTS

Number of monitor output ports

Connection type

Terminal block (symmetrical)

Headphones

Jack 1/4 (>200mW/200Ω)

CONNECTIVITY

Ethernet

1 RJ-45, Ethernet Base-Tx 10/100Mb Auto X-Over CAT5 up to 100m

Serial port

RS-232

Programing and control

EclerNet manager (software), TPNET (UDP), UCP control panels

REMOTE CONTROL CONNECTIONS

Digital remote controls

Expansion LINK BUS (16x16 ch.): Proprietary over CAT5, Xover cable up to 100m.
Remote Bus: 2, over twisted pairs; up to 1km (see specific specs.)

GPIs

8, from 0 to 10VDC or TTL level

GPOs

8, 3 poles isolated relay; 1A, 48VDC max

REAL-TIME CLOCK

Retention time

1 month aprox. (ambient temperature dependant)

Accuracy

±1 minute / year

ELECTRICAL

Secondary power supply

+12VDC, 1.2A. max. (short circuit protected)

AC mains requirement

90-264VAC @ 47-63Hz

AC mains connector

IEC mains socket connector

Power consumption

45VA

PHYSICAL

Operating temperature

Min: -10°C ; 14°F
Max: 40°C ; 104°F

Operating humidity

<85% HR

Storage temperature

Min: -10°C ; 14°F
Max: 40°C ; 104°F

Storage humidity

<90% HR

Installation options

19" rack format (1RU)

Optional accessories

WPa series control panels, WPNETTOUCH digital panel, eMPAGE

Dimensions

482.6 x 44 x 266.5 mm / 19 x 1.73 x 10.5 in. (WxHxD)

Weight

3.5 kg / 7.72 lb

Shipping dimensions

590 x 70 x 380 mm / 23.23 x 2.76 x 14.96 in. (WxHxD)

Shipping weight

4.8 kg / 10.58 lb

¿Qué diferencia hay entre MIMO88 y MIMO88SG?

La principal diferencia es que MIMO88SG (SinGle) no se puede enlazar con otra unidad para crear una matriz de 16x16, como sí ocurre con MIMO88, aunque hay alguna diferencia más:

	MIMO88	MIMO88 CONFERENCE	MIMO88 SG	MIMO88 SG CONFERENCE
Audio Inputs	8	8	8	8
Inputs with Freq.Shifter	8	8	4*	4*
Input Delay	≤ 1s	-	≤ 1s	-
Independent Outputs	8	4**	8	4**
Output PEQ	8	4	6	4
Output Delay	≤ 1s	≤ 1s	≤ 1s	≤ 1s
Monitor Output	1x ST	1x ST	-	-
GPI	8	8	8	8
GPO	8	8	-	-
Expandable (16x16)	Yes	Yes	No	No
Automixer	-	Yes	-	Yes
Feedback Killer	-	2	-	2
Remote Port	2	2	1	1
Max. Num of Pager / Ducker	4	1 (ducker)	3	1 (ducker)
Max. Num REMOTES in “REMOTE LIST”	32	32	32	32
Max. Num Events	64	64	64	64

*Solo entradas de 1 a 4. ** MIMO88 / MMO88SG CONFERENCE: Las salidas 5-8 toman su señal de las salidas 1-4 (seleccionable). Aún así siguen teniendo control de nivel y retardo independientes.

¿Cuál es la longitud máxima del cable CAT5 de enlace entre MIMO88 Master y Esclavo?

La conexión entre Master y Slave es punto a punto, no ‘a través de la red’ por lo que NO pueden usarse switches ni ningún otro hardware Ethernet. Esta conexión puede llegar hasta 100m en CAT5.

¿Cuál es el máximo número de eventos que se pueden programar en MIMO o DUO-NET PLAYER?

El máximo número de eventos que se pueden programar es de 64 para DUO-NET PLAYER, MIMO88, MIMO88SG, MIMO1212SG y sus versiones CONFERENCE. Las matrices MIMO4040CDN y MIMO7272DN aumenta el numero hasta 255.

¿Qué diferencia hay entre MIMO y MIMO CONFERENCE?

MIMO CONFERENCE es una versión de firmware (mismo hardware MIMO88) especialmente diseñada para aplicaciones de conferencia y similares. Incluye 2 funcionalidades exclusivas: Auto-Mixer y Feedback Killer.Puedes pasar de MIMO a MIMO CONFERENCE y viceversa mediante una actualización de firmware (ambos firmwares son gratuitos). No hay diferencias físicas, la única diferencia es el firmware y las funcionalidades que se activan y desactivan. Es posible realizar este proceso para MIMO88, MIMO88SG, MIMO1212SG y para dos MIMO88 enlazados. Incluye 2 funcionalidades exclusivas: Auto-Mixer, útil en salas de conferencias, y Feedback Killer, muy práctico en aquellas aplicaciones donde la realimentación acústica es un problema.

	MIMO88	MIMO88 CONFERENCE	MIMO88 SG	MIMO88 SG CONFERENCE	MIMO1212SG	MIMO1212SG CONFERENCE	MIMO1616 (2x MIMO88)	MIMO1616 CONFERENCE (2x MIMO88)
Audio Inputs	8	8	8	8	12	12	16	16
Inputs with Freq.Shifter	8	8	4*	4*	4*	4*	16	16
Input Delay	≤ 1s	-	≤ 1s	-	≤ 1s	-	≤ 1s	-
Independent Outputs	8	4**	8	4**	12	4**	16	8**
Output PEQ	8	4	6	4	6	4	8	4
Output Delay	≤ 1s	≤ 1s	≤ 1s	≤ 1s	≤ 1s	≤ 1s	≤ 1s	≤ 1s
Monitor Output	2 (cloned)	2 (cloned)	-	-	-	-	4 (cloned)	4 (cloned)
GPI	8	8	8	8	12	12	16	16
GPO	8	8	-	-	-	-	16	16
Expandable (16x16)	Yes	Yes	No	No	No	No	No	No
Automixer	-	Yes	-	Yes	-	Yes	-	Yes
Feedback Killer	-	2	-	2	-	2	-	2
Remote Port	2	2	1	1	1	1	4	4
Max. Num of MPAGE16 / Duckers	4	1 (ducker)	3	1 (ducker)	3	1 (ducker)	4	1 (ducker)
Max. Num of DIGITAL REMOTES (VIRTUALS + MPAGE16 + WPTOUCH)	32	32	32	32	32	32	32	32
Max. Num Events	64	64	64	64	64	64	64	64

* Only inputs 1-4 **MIMO88 / MIMO88SG CONFERENCE: Outputs 5-8 can receive signal from outputs 1-4 (selectable). They can have independent level control and delay. **MIMO1212SG CONFERENCE: Outputs 5-8 can receive signal from outputs 1-4 (selectable). They can have independent level control and delay. ** MIMO1616 CONFERENCE: Outputs 5-8 and 13-16 can receive signal from outputs 1-4 and 9-12 (selectable). They can have independent level control and delay.

Accesorios

WPaCNX-CBO

Conector Remoto de Pared

MIMO88

Aplicaciones

WPaCNX-CBO

WPaCNX-JRCA

WPaH-AT100

WPaH-AT6

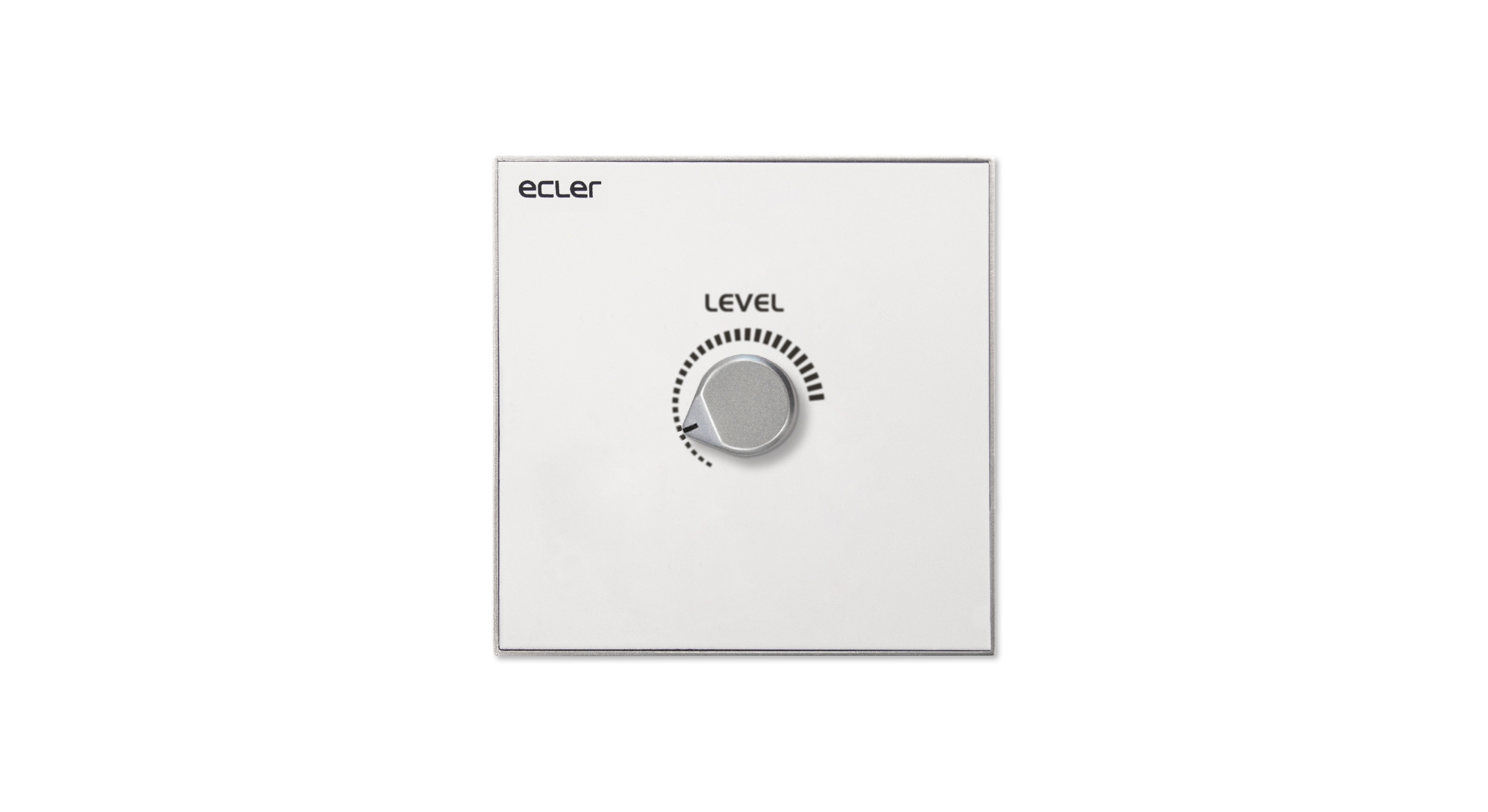

WPaVOL

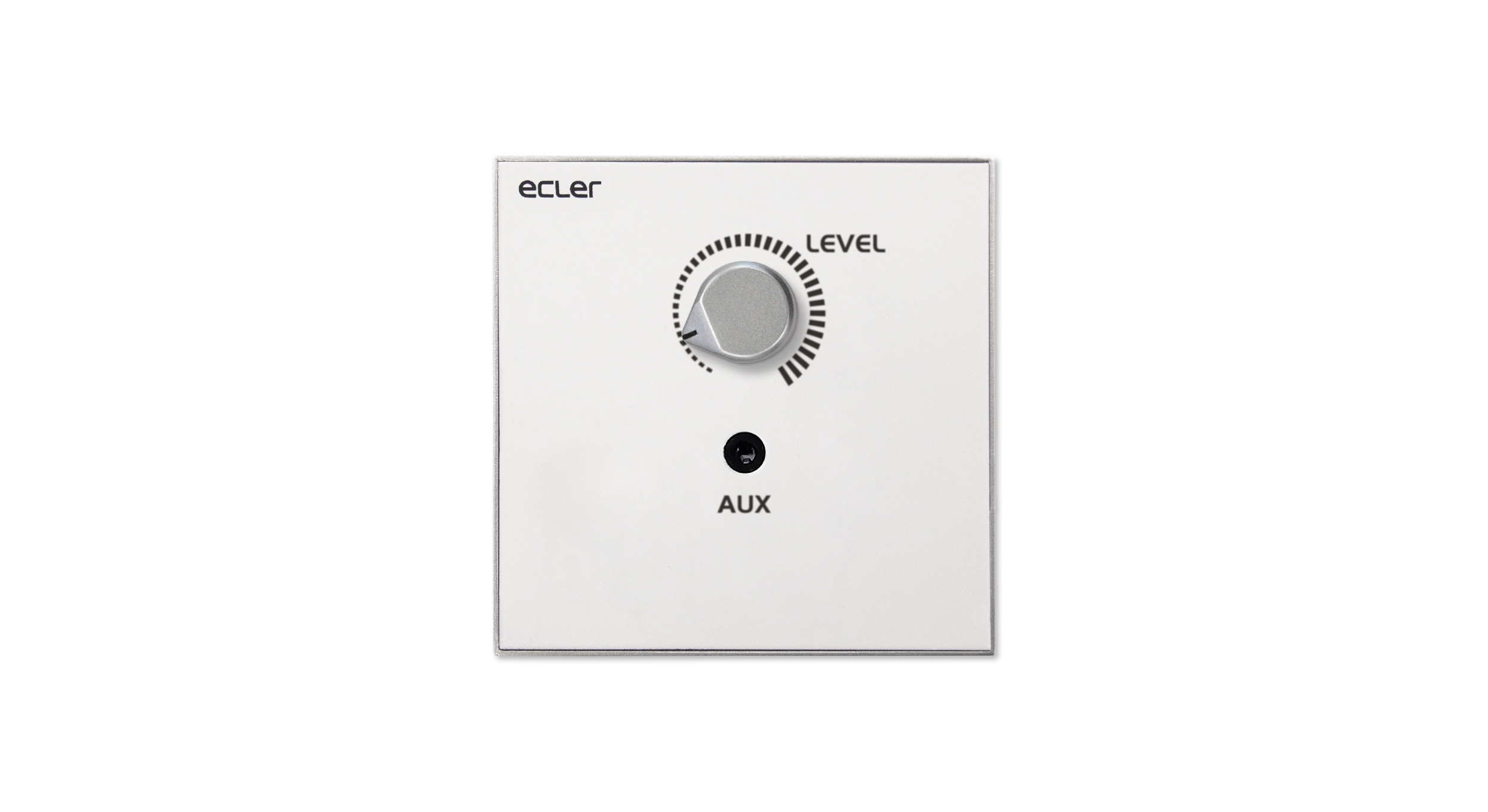

WPaVOL-J
