MIMO4040CDN: 40x40 | Matriz digital Dante™| AES67. Matrices Digitales.

MIMO4040CDN

40x40 | Matriz digital Dante™| AES67

Matrices Digitales | Referencia: CMIMO4040CDN

Descargar imagen

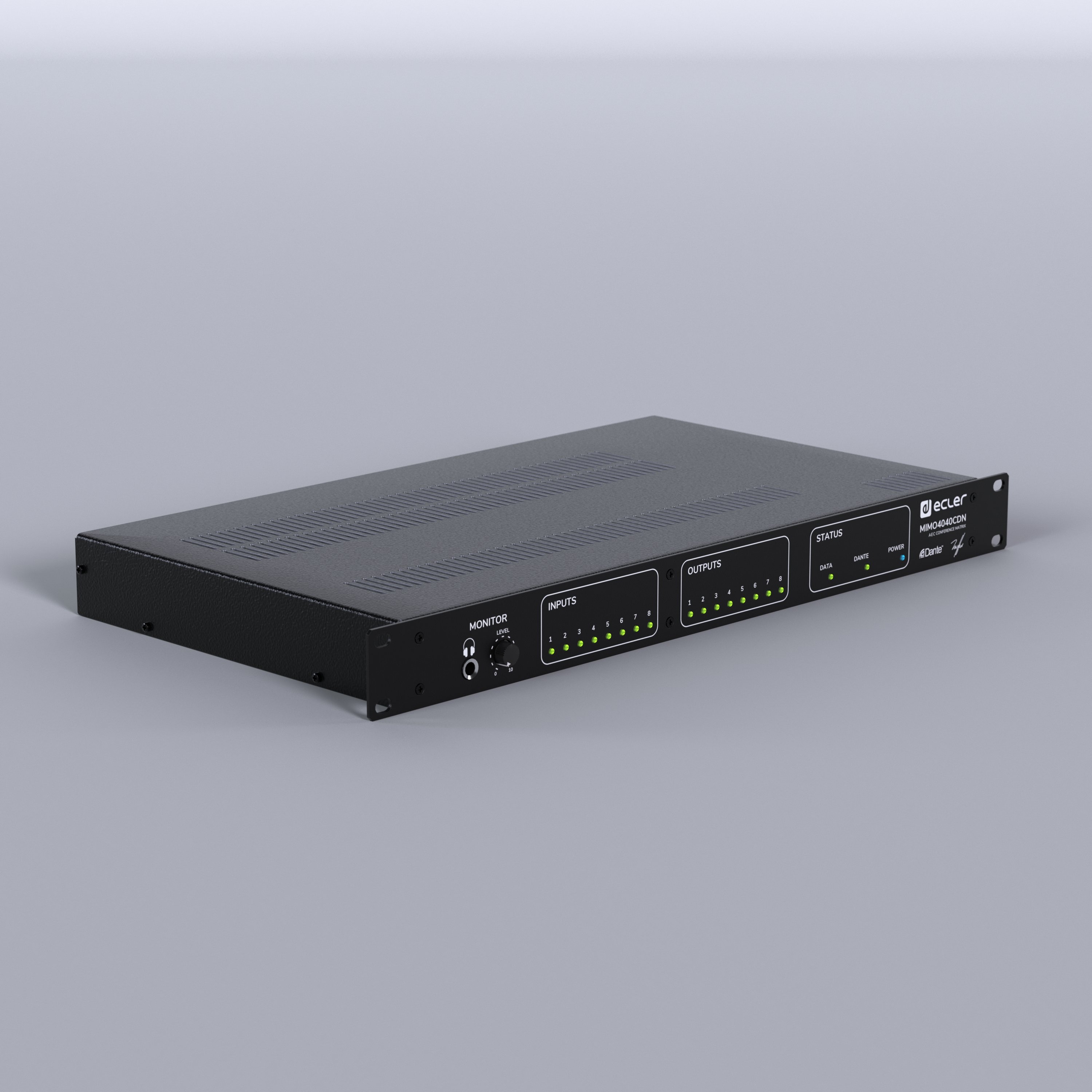

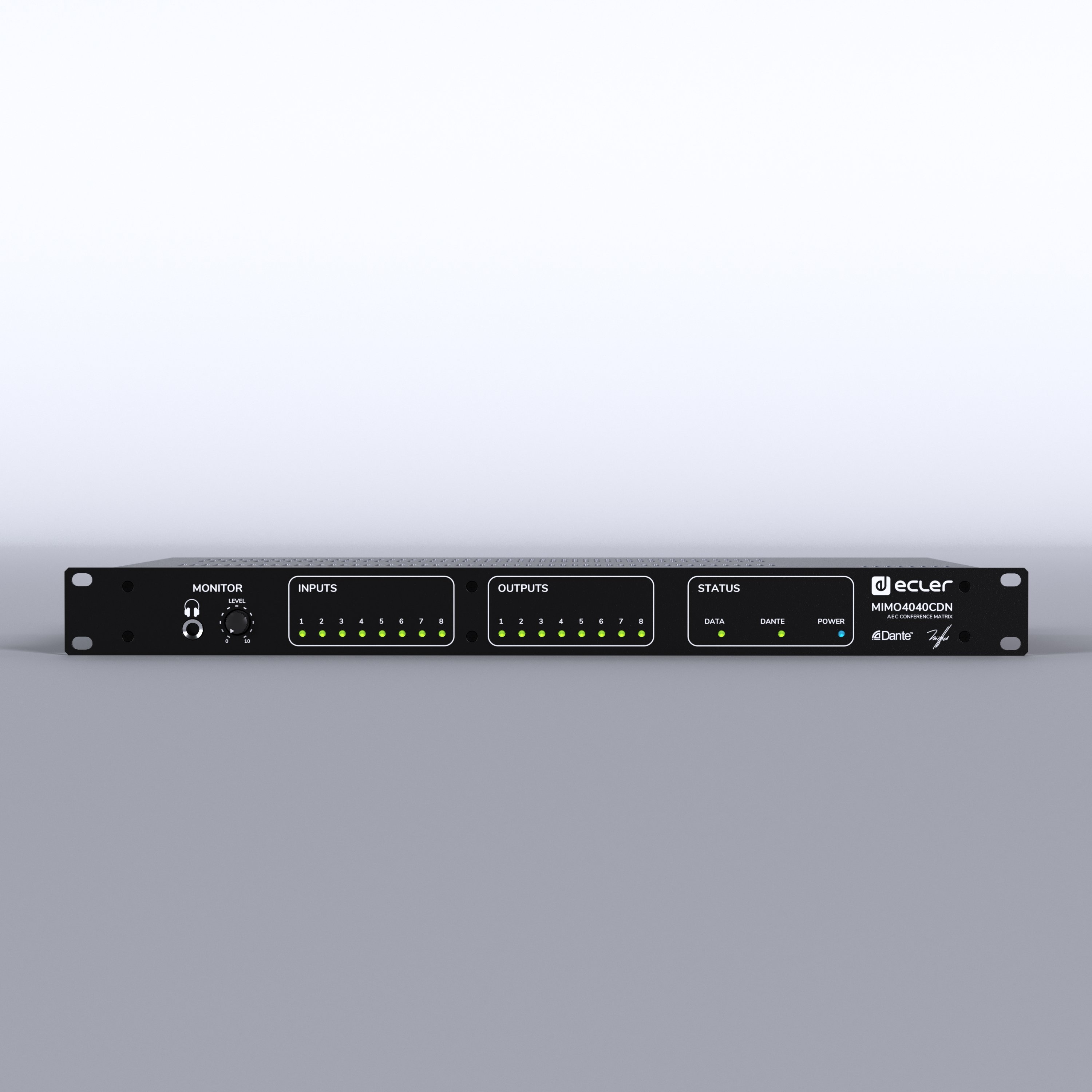

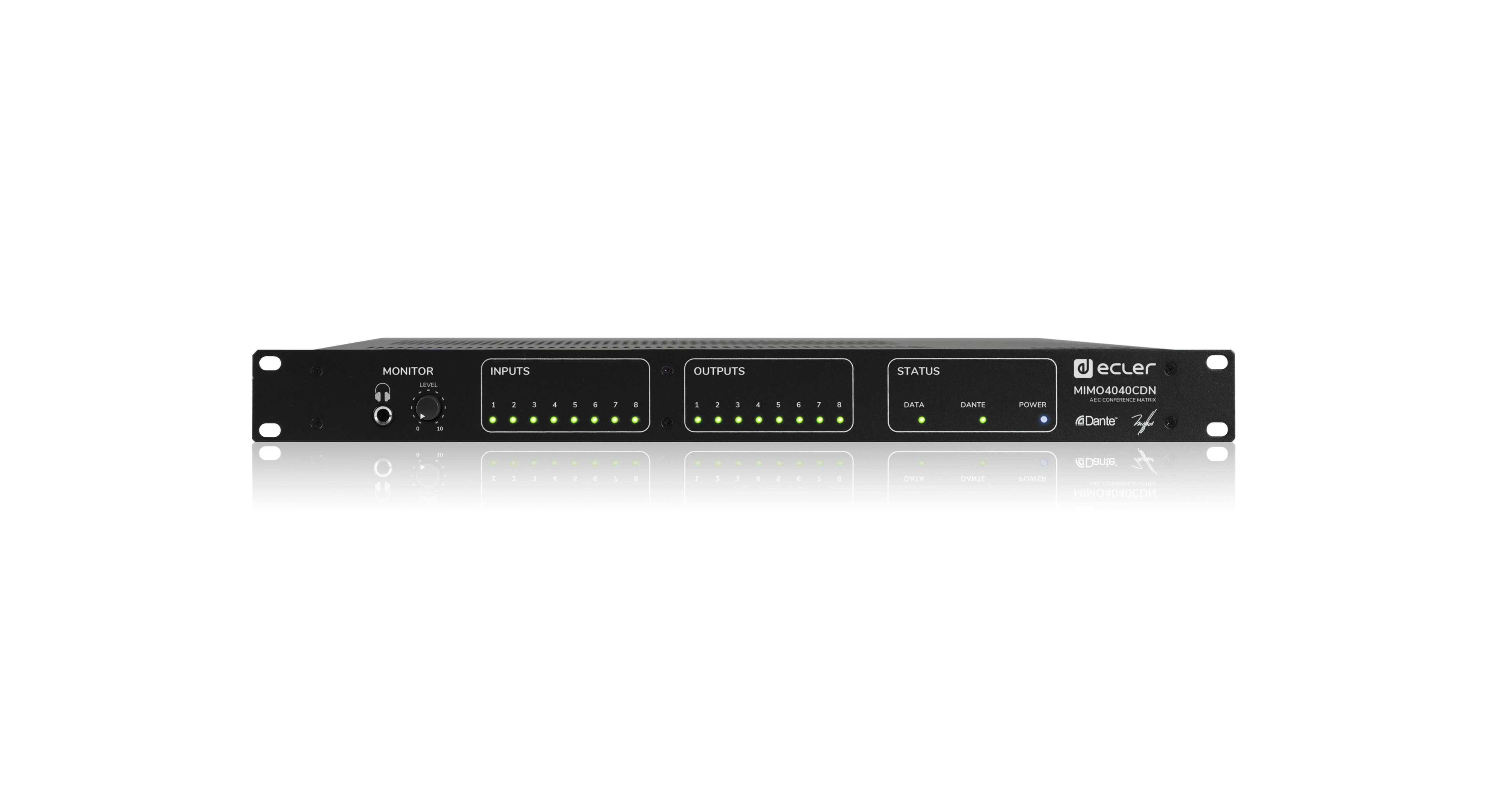

MIMO4040CDN es una matriz digital con procesamiento nativo de 40x40 especialmente pensada para salas de conferencias. Incluye funciones como AUTOMIXER o FEEDBACK KILLER por defecto, además de hasta 8 canales de micrófono con procesamiento AEC (Acoustic Echo Cancelling) que pueden ser activados mediante licencias software.

Firmware CONFERENCE solamente (no hay firmware ESTÁNDAR disponible)

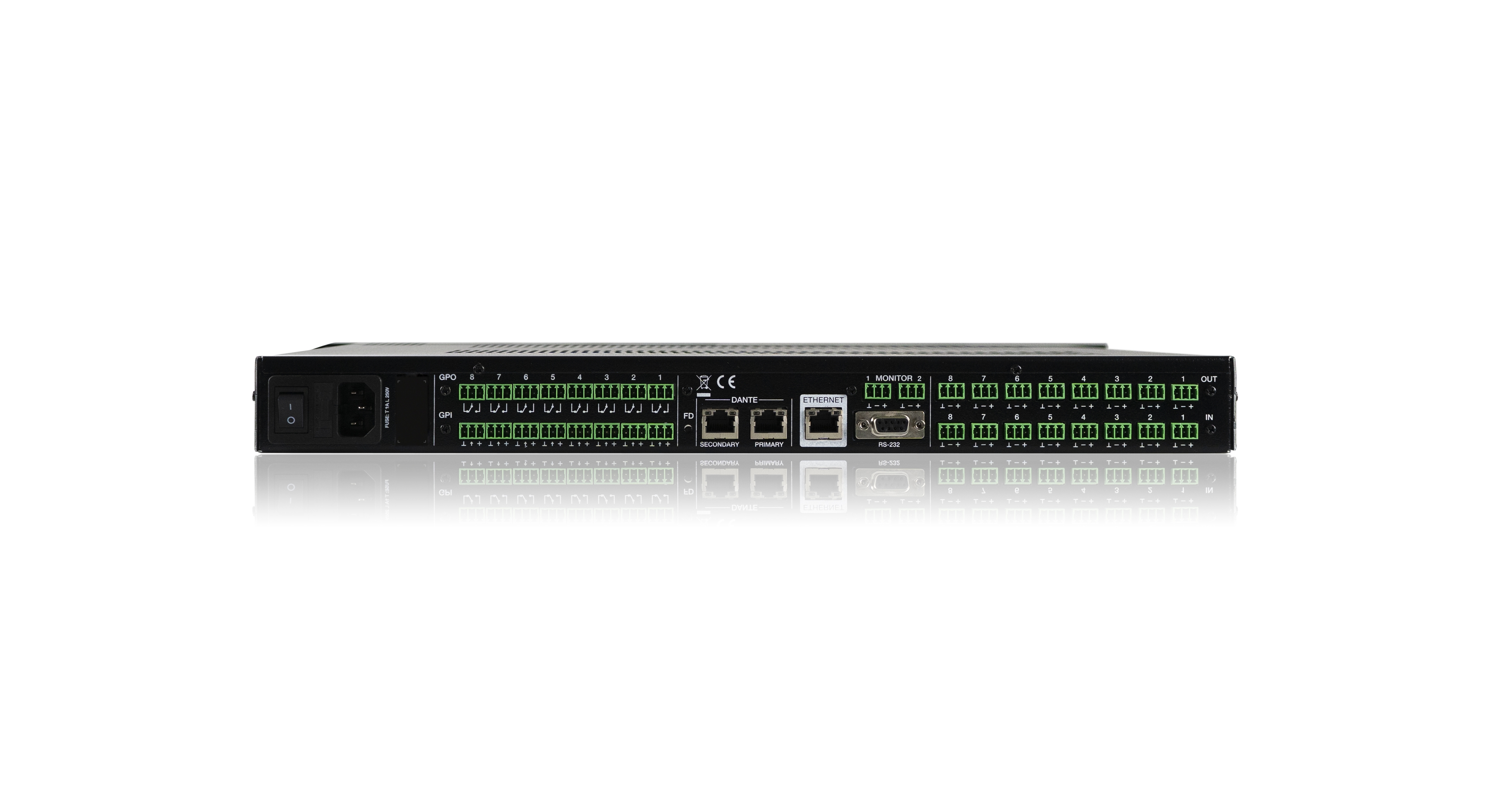

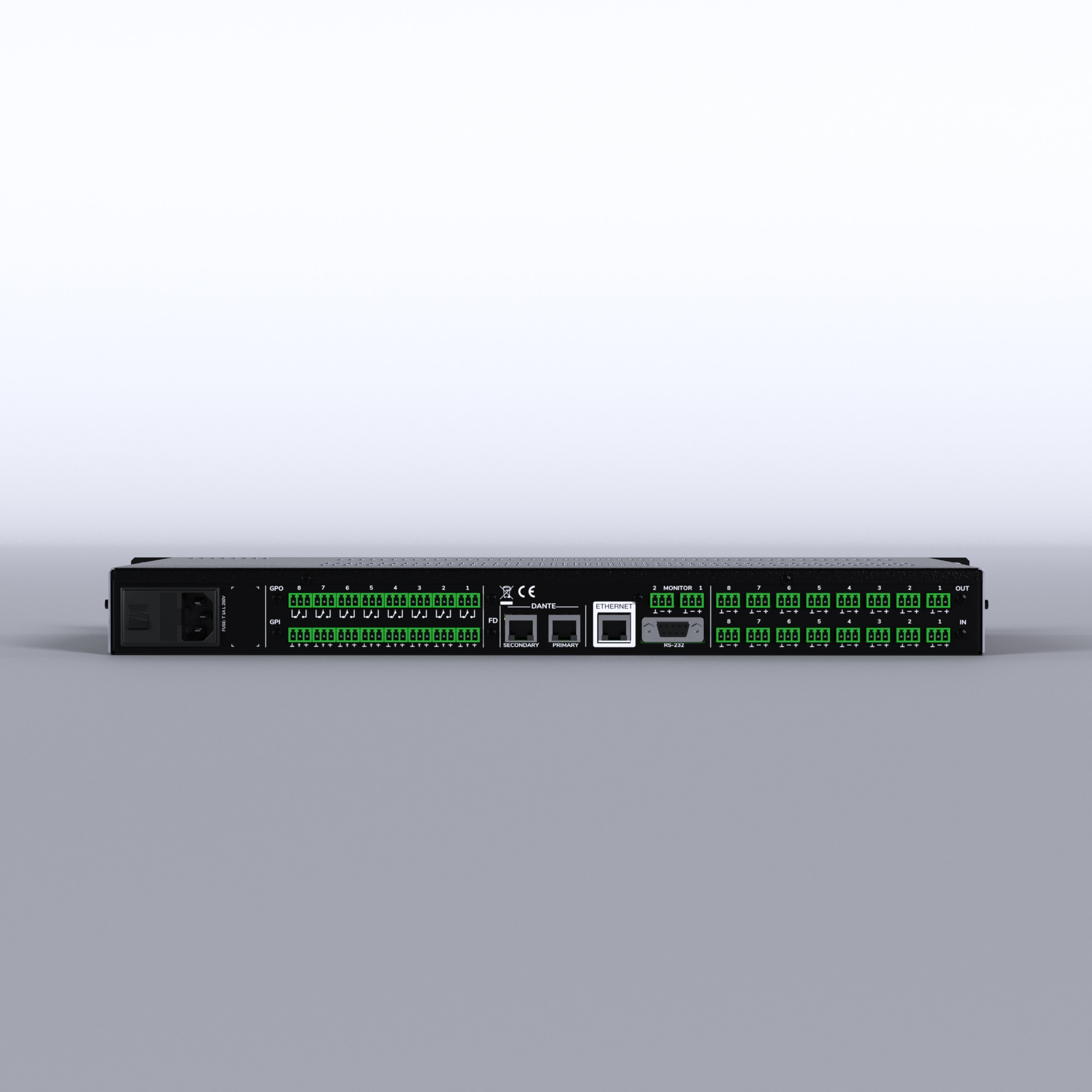

Puertos de entrada/salida de audio 40x40 disponibles
Matriz nativa de audio digital de 40 canales de entrada x 40 canales de salida
8 entradas de audio analógicas MIC / LINE
8 salidas de audio analógico LINE
32 canales de entrada digital Dante ™/AES67
32 canales de salida digital Dante ™/AES67
8 puertos GPI
8 puertos GPO
2 interfaces Dante™ (primaria y secundaria), disponibles para la configuración de redes Dante ™ redundantes
1 interfaz de programación y control Ethernet (paneles de control de las series EclerNet, UCP, TP-NET y WPNET)
1 puerto de control serie, RS-232 (TP-NET)
Gestor de proyectos incorporado y servidor de los paneles UCP integrados en el proyecto
Conexión de todos los periféricos directamente a través de la red EtherNet, y sin cableado local (controles remotos de la serie WPNET, panel mural WP22DN con interfaz Dante™/AES67, etc.)

Aplicaciones

Retail Educación Corporativo Deportes y bienestar Hoteles y restaurantes

DIGITAL ENGINE

Processor

Quad core 64bits 1GHz

AUDIO CONVERTERS

Sampling rate

48 kHz

Resolution

24 bit

Latency

<4.3 ms

Frequency response

5Hz to 24kHz (-3dB)

Dynamic range

AD:110dB, DA: 115dB

ANALOGUE AUDIO INPUT PORTS

Number of input ports

8, Mic/Line

Connection type

Terminal block (symmetrical)

Input sensitivity

-50dBV to +10dBV in 0.5dB steps

Input impedanc

Balanced, >4kΩ

Max input level

+27dBV = +30dBu

THD + Noise

THD+Noise @ 1kHz, 0dBV input (line) <0.004%
THD+Noise @ 1kHz, -40dBV input (mic.) <0.008%

CMRR

65dB typ.

Phantom power

+42VDC, 5mA max. software switched

ANALOGUE AUDIO OUTPUT PORTS

Number of output ports

8, Line

Connection type

Terminal block (symmetrical)

Max output level

+18dBV = +21dBu

Crosstalk

Better than 90dB (100dB typ.)

ANALOGUE MONITOR PORTS

Number of monitor output ports

Connection type

Terminal block (symmetrical)

Headphones

Jack 1/4 (>200mW/200Ω)

AUDIO OVER IP

Protocols

Dante™/AES67

Number of digital input ports

Number of digital output ports

Interfaces

2 x RJ45 (Primary / Secondary)

CONNECTIVITY

Ethernet

Ethernet Base-Tx 10 /100Mb, 1GB Auto X-Over CAT5e or better

Serial port

RS-232 (DB9 connector)

Programing and control

EclerNet manager (software) from v6.00, TPNET, UCP and WPNET series control panels

REMOTE CONTROL CONNECTIONS

GPIs

8, from 0 to 10VDC or TTL level

GPOs

8, 3 poles isolated relay; 1A, 48VDC max.

REAL-TIME CLOCK

Retention time

> 3 months

ELECTRICAL

Power supply

PoE DC supply

Secondary power supply

+12VDC, 1.2A max. (short circuit protected)

AC mains requirement

90-264VCA @ 47-63Hz

AC mains connector

IEC mains socket connector

Power consumption

30VA

PHYSICAL

Operating temperature

Min: -10°C ; 14°F
Max: 40°C ; 104°F

Operating humidity

<85% HR

Storage temperature

Min: -10°C ; 14°F
Max: 40°C ; 104°F

Storage humidity

<90% HR

Installation options

19" rack format (1RU)

Optional accessories

WPNET series, WPNETTOUCH, PAGENETDN digital control stations

Dimensions

482.6 x 44 x 253 mm / 19 x 1.73 x 9.96 in. (WxHxD)

Weight

3.25 kg / 7.17 lb

Shipping dimensions

70 x 590 x 380 mm / 2.76 x 23.23 x 14.96 in. (WxHxD)

Shipping weight

4.5 kg / 9.92 lb

¿Qué matriz dispone de AEC?

Únicamente la matriz MIMO4040CDN, anteriormente llamada MIMO4040DN Conference.

¿Cuántas IPs requiere una MIMO4040CDN o una MIMO7272DN?

Deberás tener mínimo 2 conexiones de red con 2 IPs distintas. Una se destinará a la plataforma EclerNet y la otra para DANTE. Si se realiza la instalación redundante, entonces se requerirá una tercera dirección IP para el puerto secundario de DANTE.

¿Puede WPNETTOUCH ser el servidor UCP de una instalación?

Sí, puede ejecutar un proyecto EclerNet y servir los paneles UCP que contenga dicho proyecto. También lo pueden hacer MIMO4040CDN, MIMO7272DN o un PC con EclerNet Manager abierto en modo “Deploy”.

¿Puedo poner más de un servidor UCP simultáneamente, en la misma red?

Sí, puedes poner más de un dispositivo ejecutando diferentes proyectos EclerNet (pueden coexistir en la misma red, pero debes tener en cuenta:

Un PC con EclerNet Manager abierto en modo “Deploy”, MIMO4040CDN, MIMO7272DN o un WPmSCREEN / WPNETTOUCH pueden tener el control de un dispositivo hardware EclerNet (MIMO, NXA, etc.), pero cada dispositivo hardware no puede estar bajo el control de más de uno de estos dispositivos anteriormente mencionados simultáneamente.
Por ello, los proyectos ejecutándose en un PC, MIMO4040CDN, MIMO7272DN o un WPmSCREEN / WPNETTOUCH no pueden incluir los mismos dispositivos EclerNet (con misma dirección IP, etc.) que ya están en otros proyectos.

¿Qué diferencia hay entre una MIMO4040CDN y una MIMO7272DN?

Hay bastantes diferencias entre ambas. Las principales son:.

MIMO4040CDN	MIMO7272DN
40 puertos de entrada / salida	72 puertos de entrada / salida
Matriz de 40x40 que se verá reducida en función del num de canales que se usen en el algoritmo de AEC. La característica flexible routing nos ayuda a elegir que puertos dirigimos a la matriz.	Matriz de 64x64. La característica flexible routing nos ayuda a elegir que puertos dirigimos a la matriz.
Acoustic Eco Cancelling (AEC)	No dispone.
25 módulos Duckers	25 módulos Pagers / Duckers
Automixer / Feedback Killer	No dispone.
