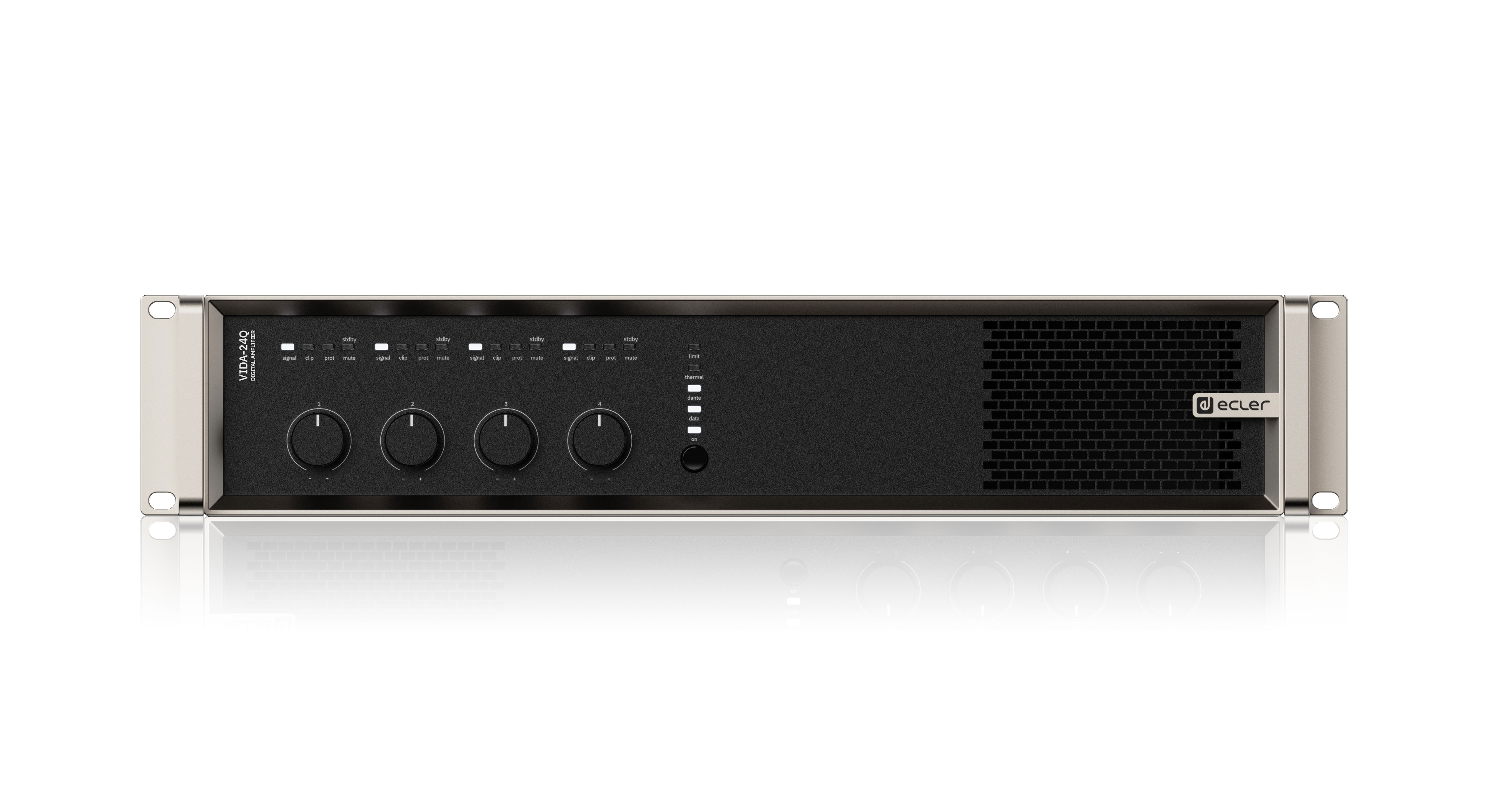

VIDA-24Q Amplifcador Digital de 2400 W

VIDA-24Q

Amplificador Digital Dante/AES67 con DSP y reproductor

Amplificadores conectables en red | Reference: CVIDA24Q

Descargar imagen

VIDA-24Q es un amplificador digital de 2400W con 4 salidas amplificadas que pueden ser configuradas independientemente en alta (100/70V) o baja (8/4/2ohm) impedancia. La tecnología VersaPower, desarrollada por Ecler, permite un reparto asimétrico de la potencia, y gracias a la herramienta Smart VersaPower, ofrece un ajuste inteligente y rápido a los instaladores. La tecnología de amplificación de clase D y las funciones automáticas de standby de las 4 salidas y el modo reposo, ambas configurables, ofrecen además una gestión de la energía más eficiente. Ofrece un amplio abanico de posibilidades gracias a sus de 4 entradas analógicas y 4 digitales Dante/AES67, reproductor de audio –dispone de ranura microSD para alojar contenido de audio local- y generador de señales, además de 2 salidas auxiliares de línea y 4 salidas digitales Dante/AES67. Todo ello gestionado desde su intuitiva aplicación web, que permite el enrutamiento de señales – matriz -, procesamiento de señales de audio – como ecualización o limitadores -, gestión de prioridades, configuración de GPIOs mediante eventos, además de eventos de calendario, gestión de listas de reproducción y contenido de la tarjeta SD, entre otras funcionalidades que facilitan la puesta en marcha de la instalación audiovisual, su mantenimiento y personalización. Gracias a la aplicación para Android/iOS/Web disponible para el usuario, éste podrá tomar el control de su instalación de audio de una forma sencilla, intuitiva y personalizada

4 salidas amplificadas VersaPower asimétrico de 2400 W
4 salidas y 4 entradas de audio digital Dante/ AES67* (*compatible con versión de firmware v1.02 o superior)
2 salidas auxiliares
4 entradas analógicas
Reproductor de audio integrado MicroSD/SDHC
Matriz interna y procesamiento de señal

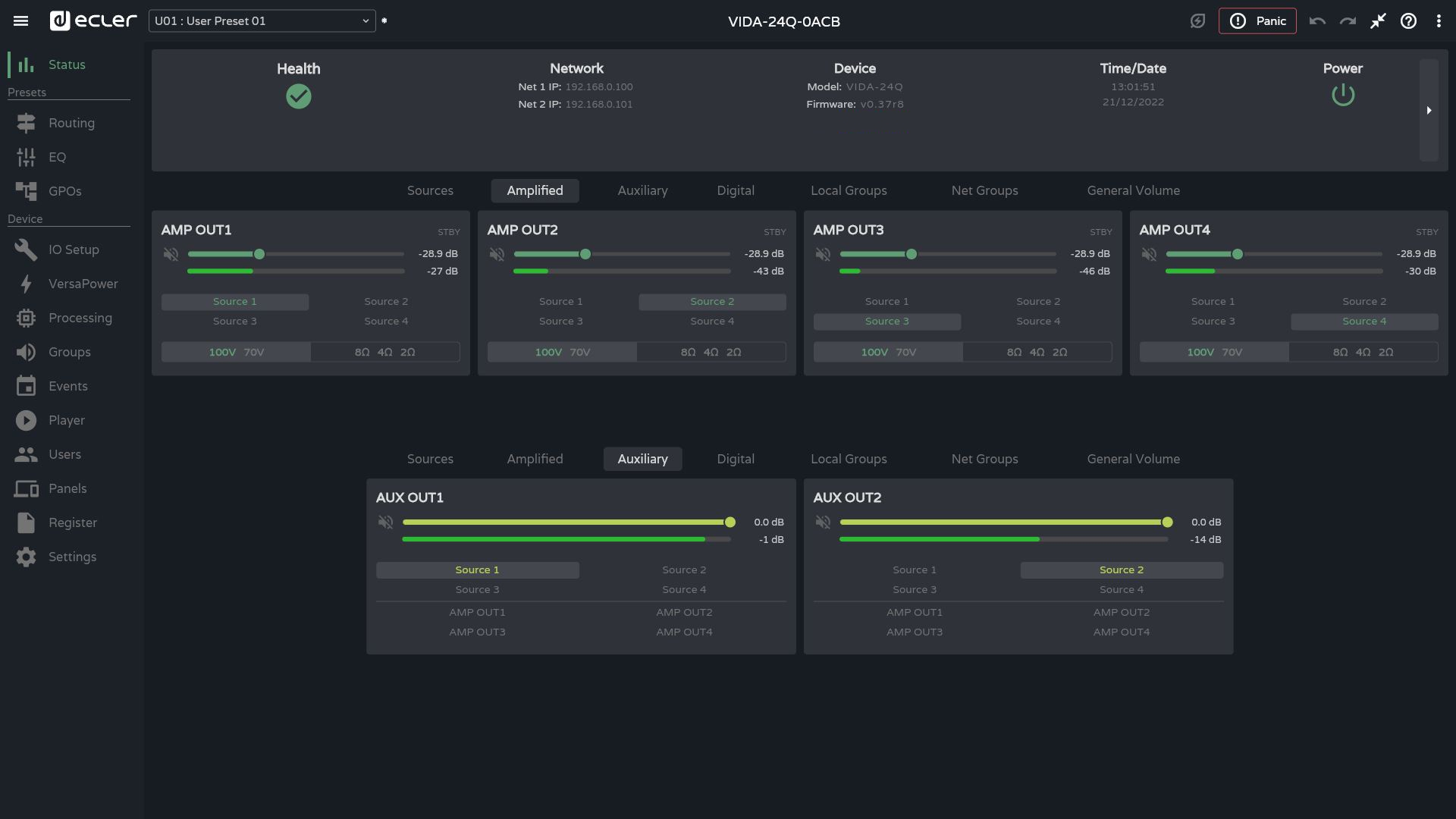

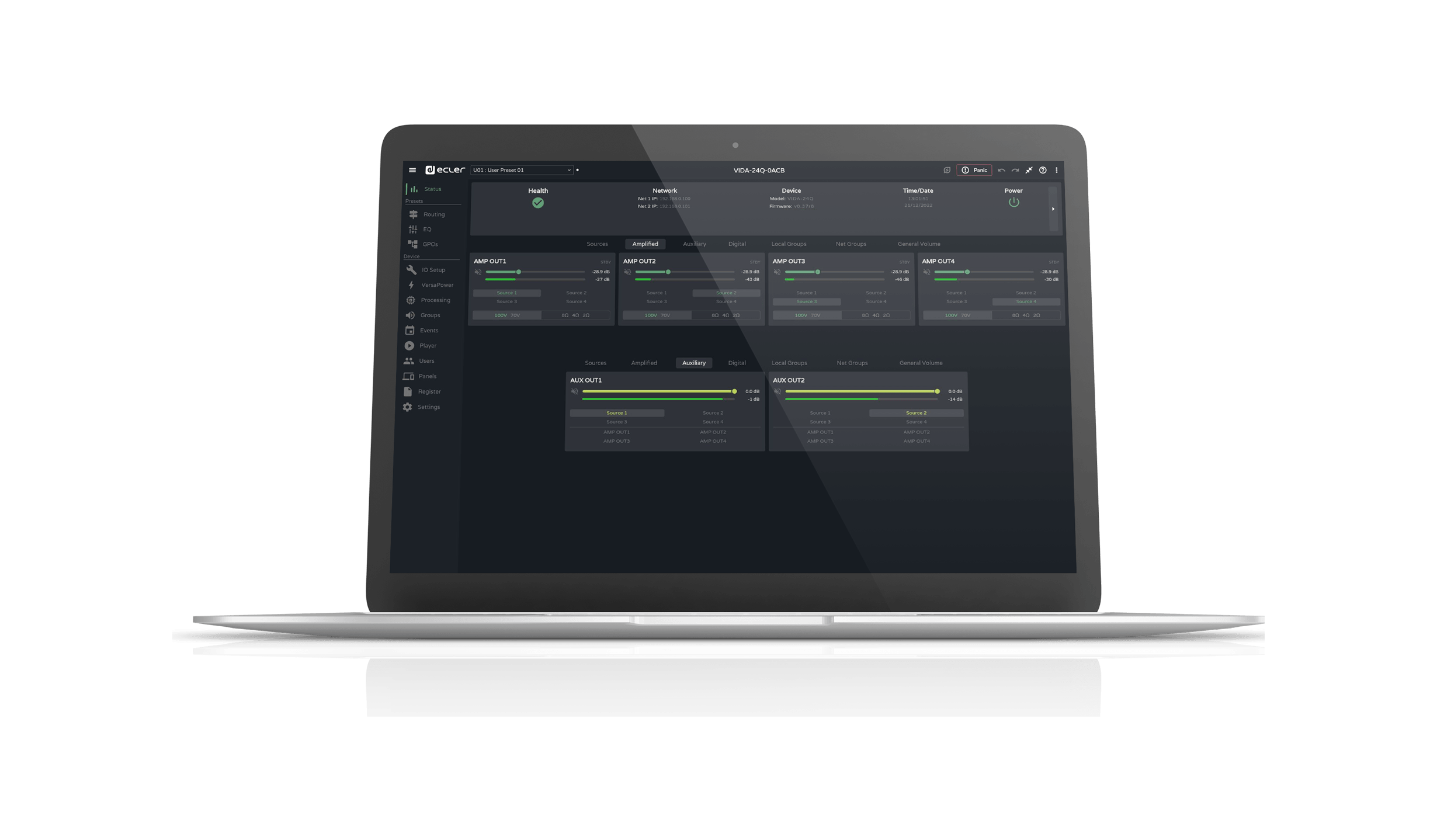

Aplicación web para configuración de dispositivos
Gestión inteligente de la energía VersaPower
Control y programación de eventos para automatización
Paneles de usuario personalizables
Aplicación de usuario de control remoto para iOS/Android/Web
Modo de consumo de energía ultra bajo "Sleep Mode"
Compatible con la plataforma de monitorización y control remoto EclerCLOUD.

Applications

Educación Corporativo Ocio Deportes y bienestar Hoteles y restaurantes

CHANNELS

Number of output channels

Output connection type

2-pin Euroblock. Pitch: 7,62 mm
Ref: DEGSON 5EDGRC-7.62

Output configuration

Lo-Z/Hi-Z, 70V/100V, 4Ω/8Ω/2Ω.
Output mode selection per channel.
Rear panel DIP SWITCH selectors

Number of input channels

4 analogue input channels.
4 DANTE/AES67 Network Rx channels.
1 embedded player, 1 embedded signal generator

Input connection type

Digital: Ethernet, managed via Dante/AES67 Controller
Analogue: IN1-4: 3-pin Euroblock, balanced, pitch 3,5 mm

Input configuration

Digital matrix 4 in x 6 out

AUXILIAR OUTPUTS

Number of auxiliar outputs

Auxiliar output connection type

AUX1-2: 3-pin Euroblock, balanced

DIGITAL OUTPUTS

Number of digital outputs

Digital output connection type

Ethernet, managed via Dante/AES67 Controller

VERSAPOWER - SYMMETRICAL All channels driven @1kHz @CF9dB @ 1%THD

Max output power @ 8Ω

600W

Max output power @ 4Ω

600W

Max output power @ 2Ω

600W

Max output power @ 100V

600W

Max output power @ 70V

600W

VERSAPOWER - ASYMMETRICAL Single channel driven @1kHz @CF9dB @ 1%THD

Max output power @ 8Ω

1400W

Max output power @ 4Ω

2400W

Max output power @ 2Ω

1600W

Max output power @ 100V

2400W

Max output power @ 70V

2000W

SIGNAL

Voltage gain

28 to 40 dBV
30,2 to 42,2 dBu

Input sensitivity

-6 to +6 dBV
-3,78 to 8,2 dBu
0,5 to 2 Vrms

Input impedance

>24kΩ

Max input level

+18 dBV
+20,2 dBu

Frequency response

15Hz-25kHz

THD + Noise

< 0,1%
0,015 Typ

SNR

95 dBA

Crosstalk

>80 dB

CMRR

>65 Typ

Damping factor

>500

ELECTRICAL

Power supply

Universal, regulated SMPS with PFC

AC mains requirement

100-240 V @ 50-60Hz (±10%)

Power factor correction

> 0,96

AC mains connector

IEC C14 inlet

POWER & HEAT @230VAC - 1/4 POWER, @ 4Ω (all channels driven)

Power

848 W
888 VA

Current Draw

3,88 Arms

Thermal Loss

214,1 kcal/h
849,8 BTU/h

POWER & HEAT @230VAC - 1/8 POWER, @ 4Ω (all channels driven)

Power

498 W
536 VA

Current Draw

2,33 Arms

Thermal Loss

170,3 kcal/h
675,8 BTU/h

POWER & HEAT @230VAC - IDLE

Power

72 W
122 VA

Current Draw

0,52 Arms

Thermal Loss

61,9 kcal/h
245,7 BTU/h

POWER & HEAT @230VAC - STANDBY/SLEEP MODE

Power

4,1 W
23,8 VA

Current Draw

0,1 Arms

Thermal Loss

3,5 kcal/h
14 BTU/h

POWER & HEAT @120VAC - 1/4 POWER, @ 4Ω (all channels driven)

Power

855 W
865 VA

Current Draw

7,37 Arms

Thermal Loss

219,3 kcal/h
870,3 BTU/h

POWER & HEAT @120VAC - 1/8 POWER, @ 4Ω (all channels driven)

Power

483 W
493 VA

Current Draw

4,16 Arms

Thermal Loss

157,4 kcal/h
624,6 BTU/h

POWER & HEAT @120VAC - IDLE

Power

68 W
89 VA

Current Draw

0,75 Arms

Thermal Loss

58,5 kcal/h
232,1 BTU/h

POWER & HEAT @120VAC - STANDBY/SLEEP MODE

Power

3,6 W
10,2 VA

Current Draw

0,09 Arms

Thermal Loss

3,1 kcal/h
12,3 BTU/h

TECHNOLOGIES

Amplification technology

Class D

Energy saving

Auto standby function programmable per channel
Sleep Mode function selectable

Efficiency

72%

Cooling

Fan

Maximum fan noise

53 dB

DSP

Latency

2,8 ms

Digital processing

32/64 bit

Inputs processing

Noise gate, HPF, Freq. Shifter, compressor/limiter

Outputs processing

Delay, Parametric EQ, Graphic EQ independent for every amp out and aux out
Limiters independent for every amp out
Smart VersaPower management

Others

Preset management, Internal matrix, priority & backup signals managemnet, local & network groups, events management incl. calendar

PROTECTIONS

DC protection

Yes

HF protection

Yes

Short-circuit protection

Yes

Clip limiter

Yes

Long term limiter

Yes

Thermal protection

Yes

REMOTE CONTROL CONNECTIONS

ON / OFF

GPIs

x4 GPIs (0-10V)

GPOs

x4 NC / NO contacts

External MUTE

Yes, contact

LOCAL CONTROL

Attenuators

Programmable Front panel knobs

Output mode settings

Lo-Z/Hi-Z, 70V/100V, 4Ω/8Ω/2Ω
Output mode selection per channel

RUN/SLEEP mode

Yes, front panel push-button

Power ON/OFF

Yes, back panel switch

CONNECTIVITY

Ethernet

Ethernet Base-Tx 10/100/1000Mb Auto X-Over

DANTE Protocol

Dante/AES67 4x Tx / 4x Rx channels (2/2 flows)
Primary and secondary capability. RJ-45 ports
(Settings by embedded web application)

Programing and control

Embedded web application

MONITORING

Signal Present

SP LED (White) per channel

Cliping

CLIP LED (Red) per channel

Protect

PROT LED (Red) per channel

Standby / Mute

STBY/MUTE LED (White) per channel

Limit

LIMIT LED (Red) per unit

Thermal

THERMAL LED (Red) per unit

Dante

DANTE/AES67 LED (White) per unit

Data

DATA LED (White) per unit

On

ON LED (White) per unit

DIGITAL ENGINE

Processor

Quad core 64bits 1,5GHz

AUDIO CONVERTERS

Sampling rate

48 kHz

Resolution

24 bit

Dynamic range

114 dB

REAL-TIME CLOCK

Retention time

> 5 years

Accuracy

±1 minute / month

Battery

VARTA CR2032 3V, 230mAh

LOCAL STORAGE

Micro SD

SDXC

Capacity

Up to 2TB

File system

FAT16, FAT 32, VFAT (read/wirte)
NTFS (read)
Multi-partition up to 1

Playable audio files

mp3, ogg, WAV, FLAC, AIFF

Files analysis

65354 playable folders
65354 playable folders within each folder
65354 playable files within each folder

Folder hierarchy

Up to 8 containing the root directory

Sorting

UNICODE, in alphabetical order
Up to 100 folders / files by folder
Folders/files over 100 sorted in the FAT order

PHYSICAL

Operating temperature

Min: -10⁰C ; 14⁰F
Max: 50⁰C ; 122⁰F

Operating humidity

5 - 85% RH, non-condensing

Storage temperature

Min: -10⁰C ; 14⁰F
Max: 50⁰C ; 122⁰F

Storage humidity

5 - 85% RH, non-condensing

Installation options

Rack 19" installation & desktop

Included accessories

Mains cords, Euroblock Connectors (inputs /outputs), Desktop feet, rack 19" installation hardware

Dimensions

482.6 x 88 x 410 mm / 19 x 3.46 x 16.14 in. (WxHxD)

Weight

9.3 kg / 20.5 lb

Shipping dimensions

650 x 125 x 600 mm / 25.59 x 4.92 x 23.62 in. (WxHxD)

Shipping weight

12.3 kg / 27.1 lb
