¿Para qué sirve el puerto RS-232?
Sirve para conectar el software EclerCOMM Manager con dispositivos EclerCOMM (DAM614, serie CA, etc.), y en estos dispositivos también para comunicarse con protocolo CA-NET (integración con equipos de terceros).
En equipos compatibles EclerNet, el puerto RS-232 únicamente sirve para comunicarse via protocolo TP-NET con sistemas de control tipo Extron©, Crestron©, AMX©, Medialon©, RTI©, VITY© u otros similares. Nota: los equipos EclerNet también pueden comunicarse vía TP-NET empleando una conexión Ethernet.
¿Qué es CA-NET y TP-NET?
- CA-NET y TP-NET son protocolos de integración de equipos Ecler con equipos de terceros, habitualmente para obtener un control global de los diferentes sistemas existentes en una instalación.
- CA-NET es el protocolo de comunicación serie RS-232 (ver manual ).
- TP-NET es el protocolo de comunicación empleando una conexión Ethernet (ver manual ).
¿Puedo trabajar con los PRESETS desde EclerCOMM?
Sí, pero debes tener en cuenta que al guardar un fichero en el ordenador guardas solo la configuración actual, equivalente a un único preset, y no las otras configuraciones o presets memorizados. Es decir, que si tienes por ejemplo tres memorias (PRESETS) diferentes en el dispositivo deberás guardarlos uno a uno en el ordenador, en tres ficheros diferentes.
¿Qué es el Feedback Killer (F.B.Killer) o Feed Back Supressor?
El antifeedback o killer usual, capta de forma autmática la frecuencia con tendencia a realimentarse y la atenúa, eliminando parte del audio con ello aplicando filtros peine (bancos de filtros notch).
¿Es normal que trabajando con DAM614 y WPTOUCH (en modo analógico) controlando el volumen de zona no
Sí, el volumen del control remoto está puesto "en serie" al de fader de zona que aparece en EclerCOMM Manager o que puedes controlar desde el frontal del dispositivo. Esto permite, ajustando ese fader o control frontal a un valor, limitar a ese preciso valor el nivel máximo que se puede controlar desde el control remoto. Por ejemplo si el fader de salida está a 80, a pesar de que WPTOUCH controle de 0 a 100 el nivel de salida en la posición = 100 será en realidad 80, ya que vendrá limitado por el fader.
¿Puedo usar MPAGE4 con MIMO?
No, MPAGE 4 no es compatible con las matrices digitales MIMO aunque solo se quieran controlar 4 zonas. El protocolo que usa solo es compatible con DAM614 y CA200Z.

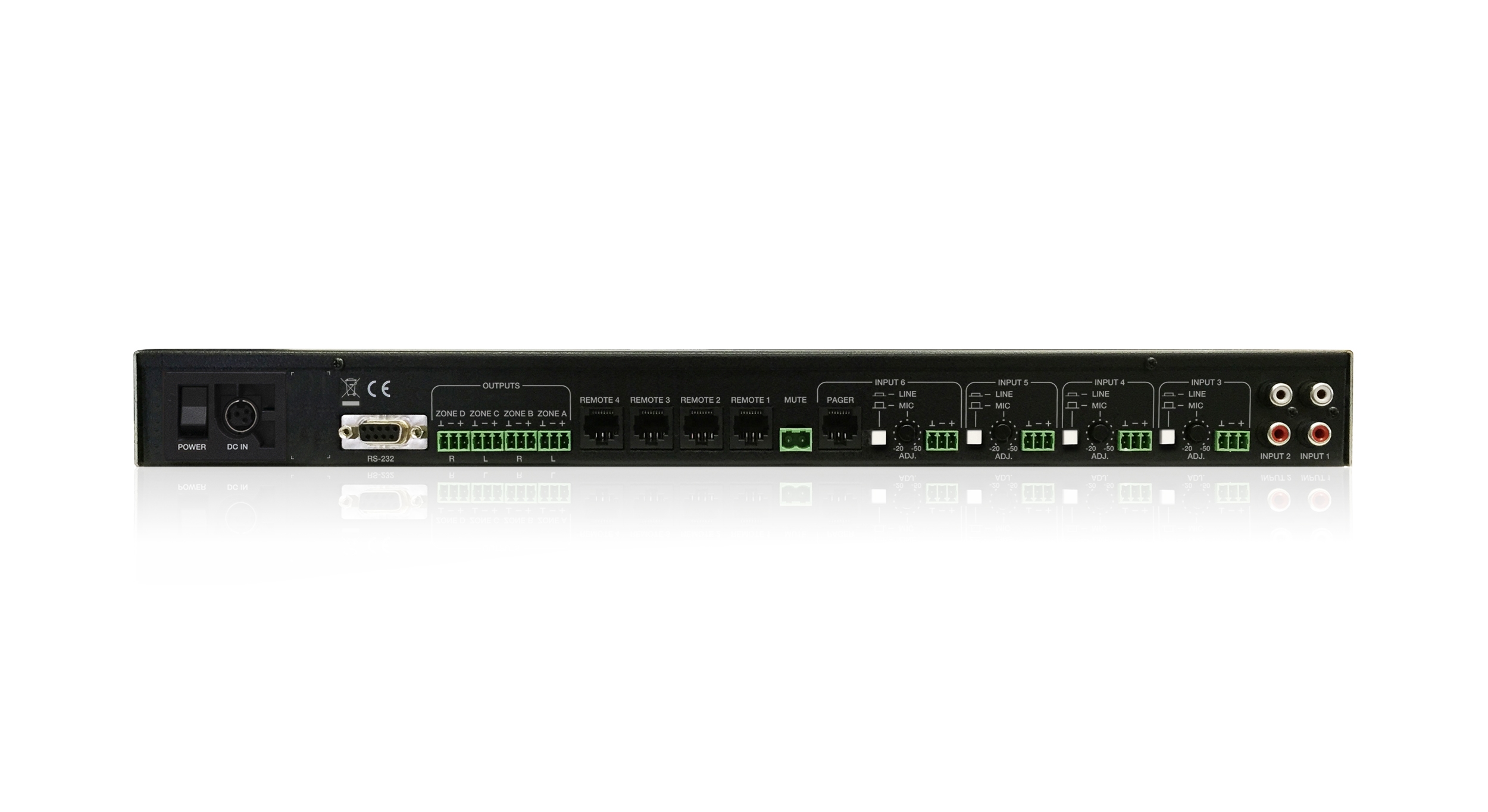

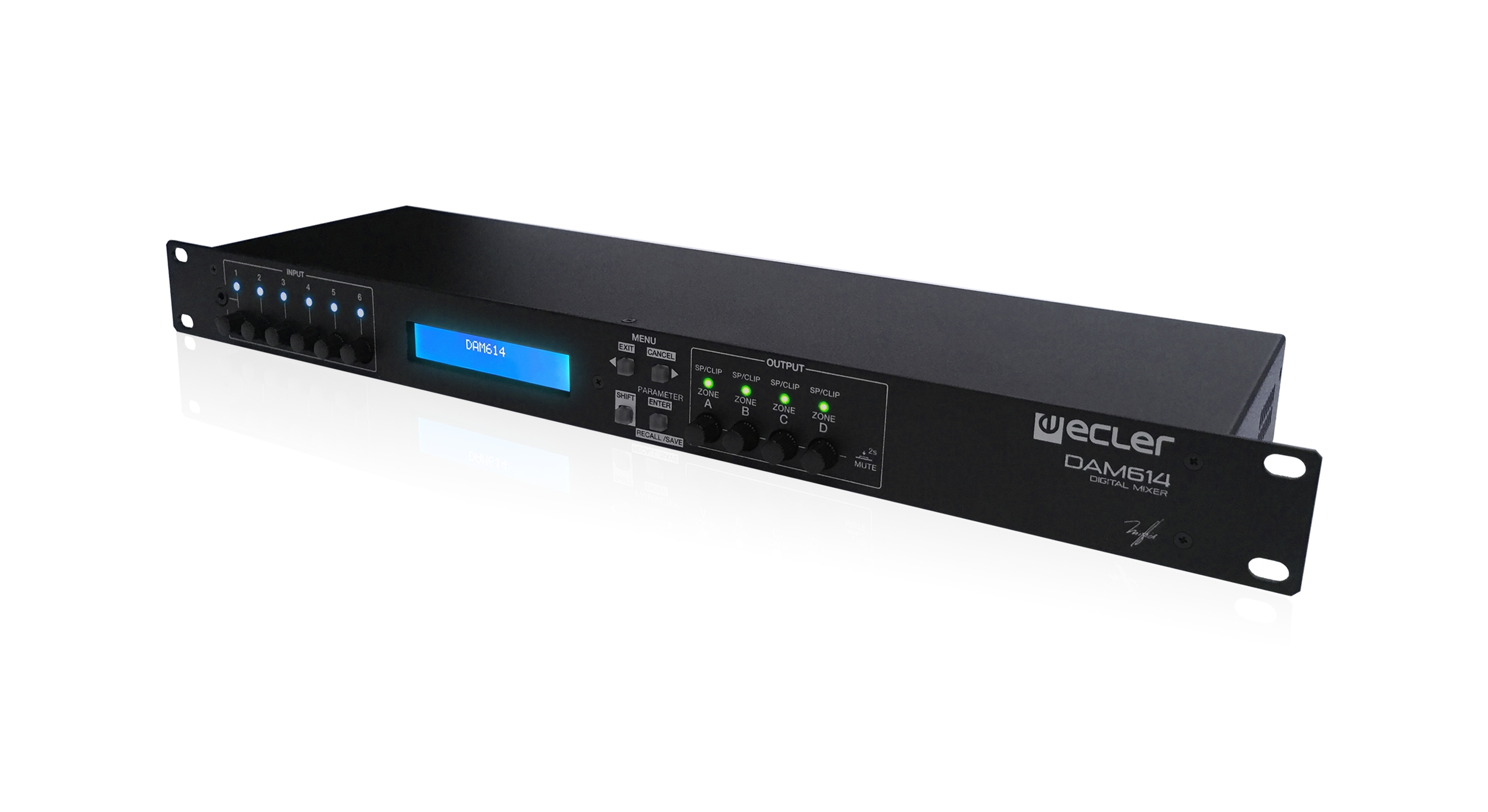

¿Cómo conecto MPAGE4 a DAM614?
Mediante un cable de red CAT5 directo. La conexión entre DAM614 y MPAGE4 es punto a punto, no ‘a través de la red’ por lo que NO pueden usarse switches ni ningún otro hardware Ethernet.
¿Cuál es la longitud máxima de conexión de una unidad MPAGE4?
La longitud máxima desde el puerto REMOTE de un equipo receptor hasta la consola MPAGE4 puede llegar a ser de 200 m con un cable CAT5e o CAT6, siempre dependiente de la calidad de dicho cable y del estado del propio cable y sus conexiones.
¿Qué es una Puerta de ruido (GATE)?
Una puerta de ruido es un procesador diseñado para “cortar el paso” a señales que no superen un cierto umbral. Aplicado a la señal de entrada es muy útil para atenuar o eliminar el ruido de fondo captado por un micrófono o el existente en una grabación, discriminando entre ruido de fondo y señal de audio válida:
- mientras la señal de entrada se halle por debajo de umbral de detección (THRESHOLD) la puerta se encontrará “cerrada” o, lo que es lo mismo, se aplicará una cierta atenuación a dicha señal (determinada por el ajuste DEPTH, en dB).
- cuando la señal de entrada supere el umbral de detección, se dejará de atenuar, quedando la puerta “abierta”. La transición a este estado la determina el tiempo ajustado mediante el parámetro ATTACK.
- cuando la señal de entrada vuelva a descender por debajo del umbral de detección, la puerta se mantendrá todavía un tiempo abierta, sin atenuación (tiempo determinado por el parámetro HOLD), para finalmente cerrarse, regresando al nivel de atenuación ajustado (empleando para ello el tiempo ajustado mediante el parámetro RELEASE).
En un MIMO los ajustes de que dispones son:
- ENABLE/DISABLE: activa/desactiva la puerta de ruido (botón en verde / botón en gris). Cuando se encuentra en modo DISABLE el resto de controles de esta sección se hallan deshabilitados.
- THRESHOLD: umbral de detección. Define el nivel de señal de entrada por debajo del cual la señal se verá afectada por la atenuación marcada por DEPTH (puerta cerrada). El rango de este parámetro va de +18dB a –80dB.
- DEPTH: atenuación aplicada a la señal cuando ésta se encuentra por debajo del umbral de detección (puerta cerrada). El rango de este parámetro va de 0dB a +80dB.
- ATTACK: tiempo de ataque. Determina el tiempo transcurrido desde la superación del umbral hasta la cancelación de la atenuación aplicada a la señal de entrada (puerta abierta). Rango de ajuste desde 0.1ms a 500ms.
- HOLD: tiempo de mantenimiento, en que la puerta todavía se mantiene abierta (no existe atenuación) una vez la señal desciende de nuevo por debajo del umbral de detección. Rango de ajuste desde 10ms a 3 segundos.
- RELEASE: tiempo de relajación. Determina el tiempo que la puerta tarda en cerrarse de nuevo una vez ha concluido el tiempo de mantenimiento. En este caso, el rango cubre desde 1ms a 1 segundo.
Ajustar correctamente los tiempos de ATTACK, RELEASE y HOLD de la puerta de ruido es fundamental para, por ejemplo, obtener una señal clara e inteligible de una locución de voz realizada en un entorno ruidoso. Consulta la imagen clicando aquí.
¿Cómo conecto y configuro el control WPTOUCH en modo analógico?
El modo en que está configurado se define por el tipo de conexión realizada al dispositivo de destino. El caso 1 será para DAM614 y MIMO54, con conector tipo RJ45 en los puertos REMOTE (Consulta la imagen clicando aquí). Si aprovechas un cable de red ya hecho, ten en cuenta que habitualmente los cables de red son T568B, pero NO SIEMPRE! Debes asegurarte de cómo lo estás conectando antes de conectar WPTOUCH (Consulta la imagen clicando aquí). En el caso 2 para amplificadores / procesadores con GPIs analógicos, con conector tipo Euroblock en los puertos REMOTE (Consulta la imagen clicando aquí).
