TUBE

TUBE

Receptores Inalámbricos | Referencia: CTUBE3BK,CTUBE3WH

Descargar imagen

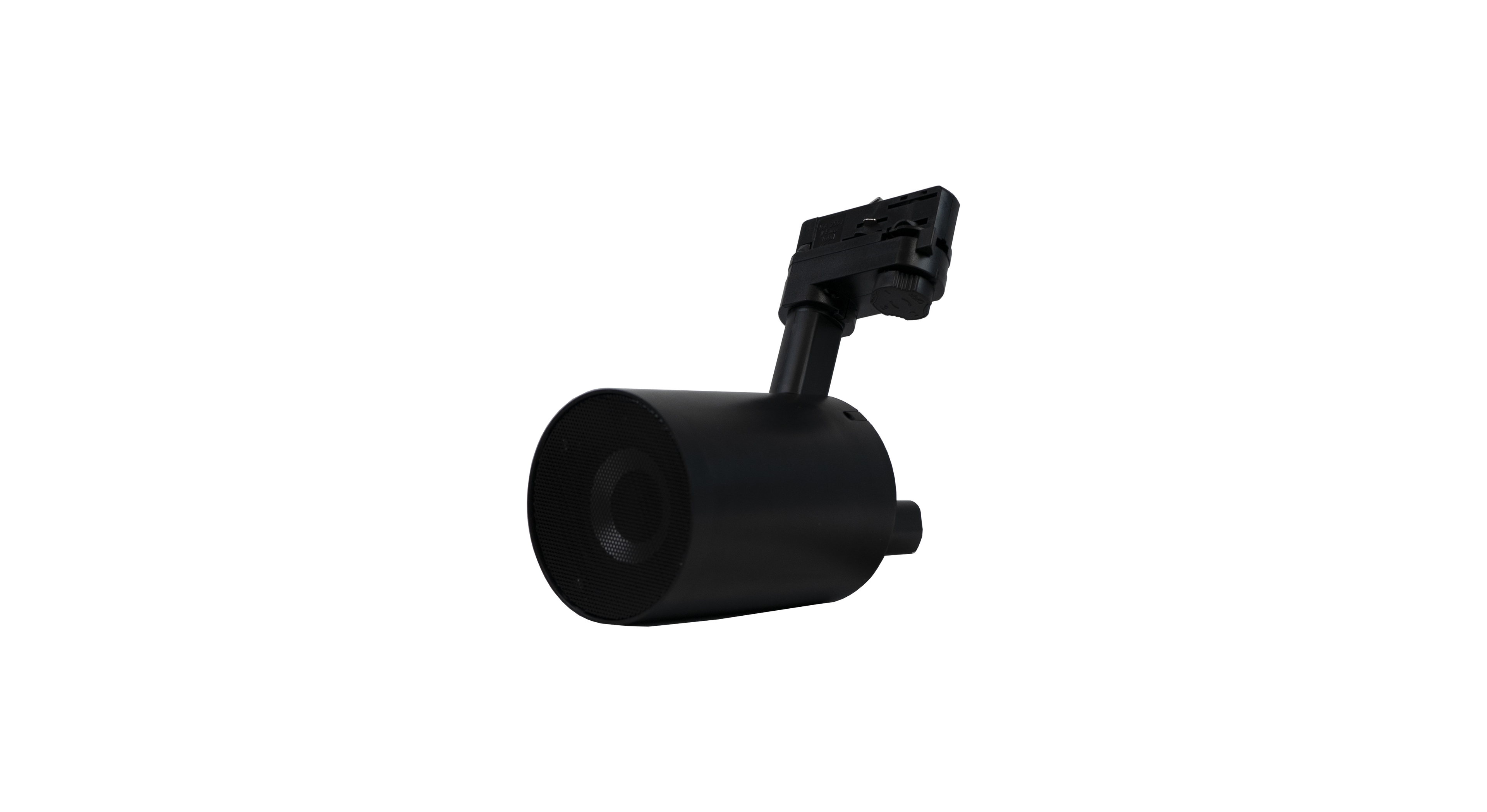

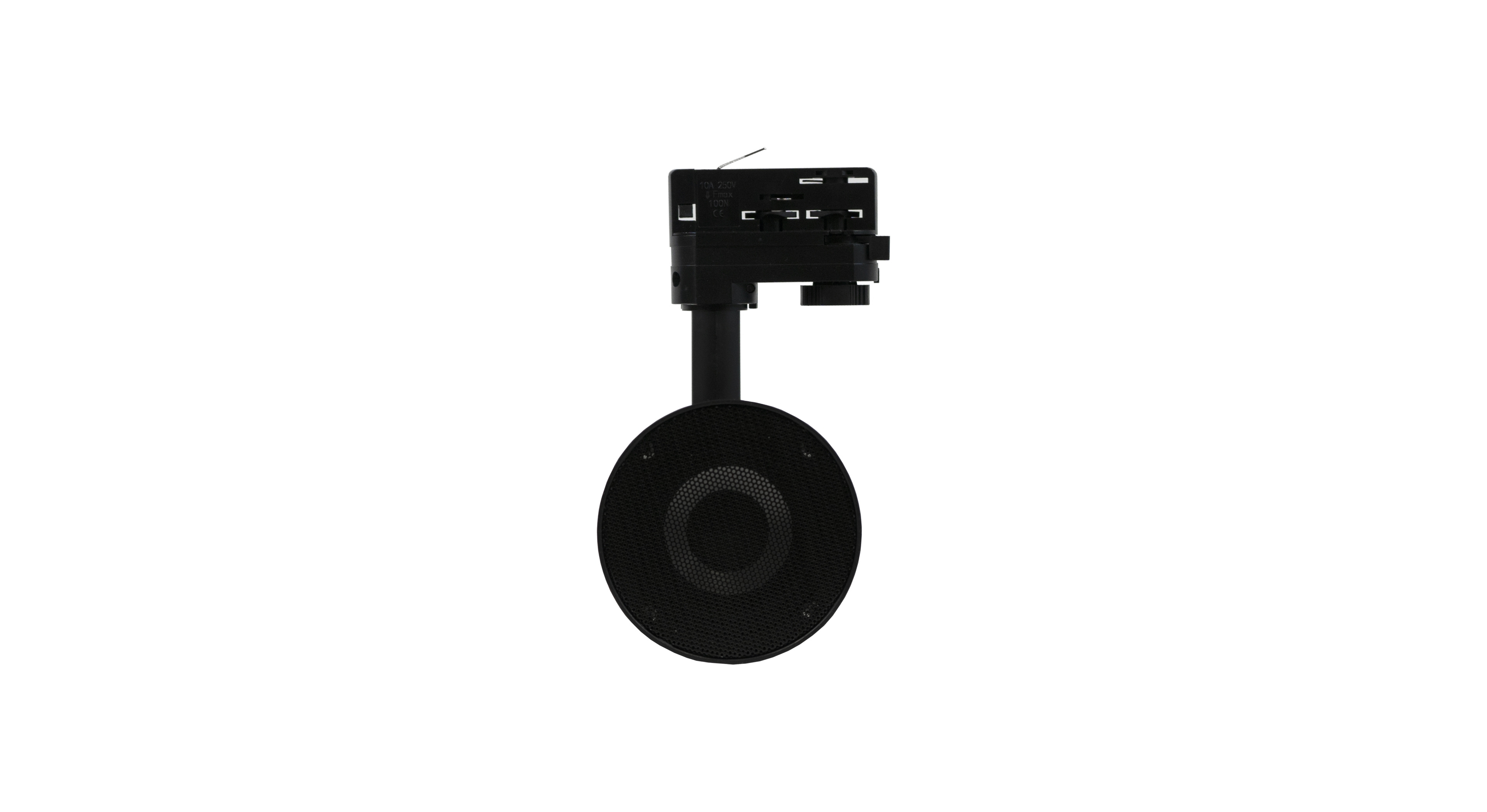

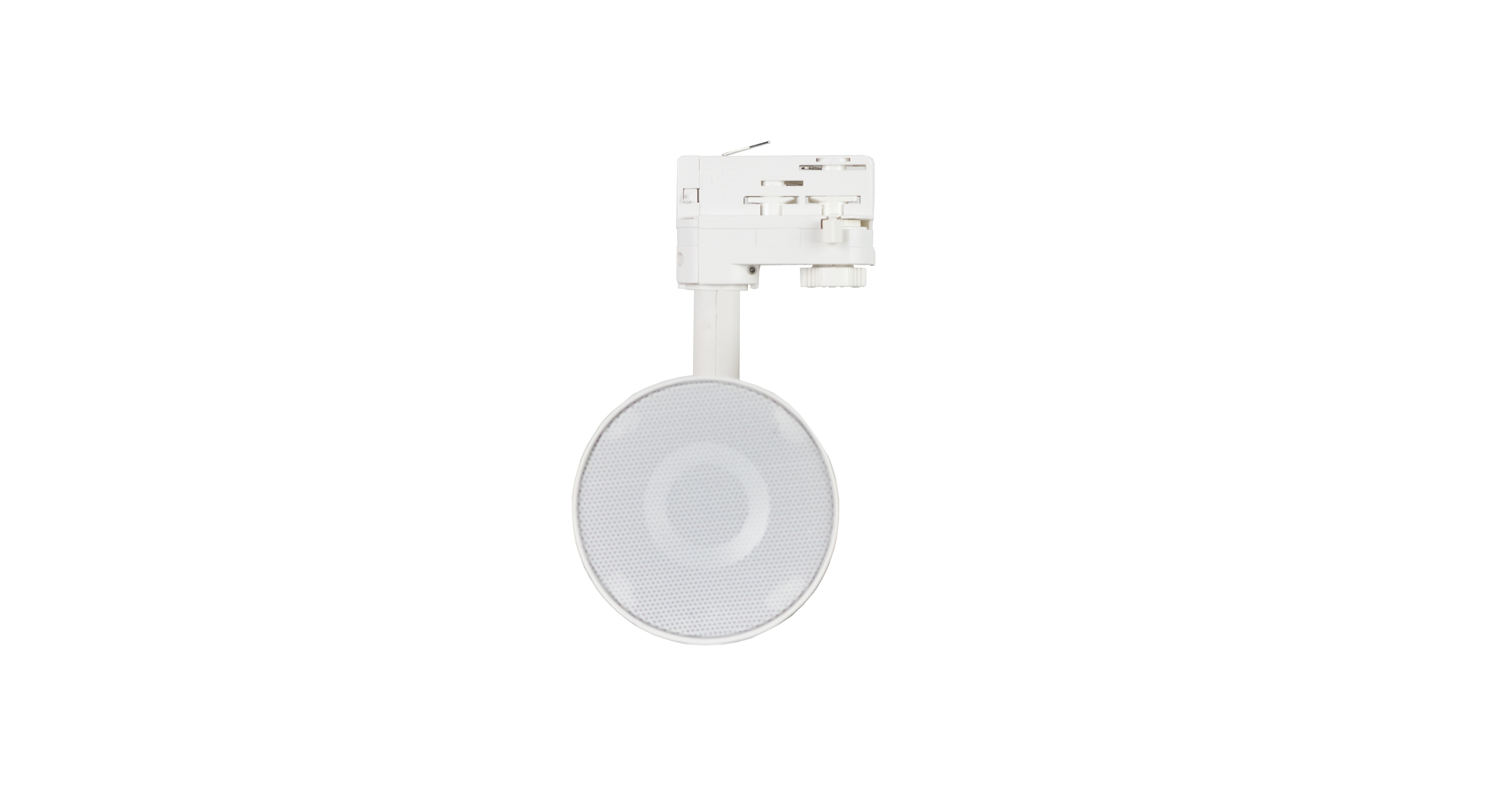

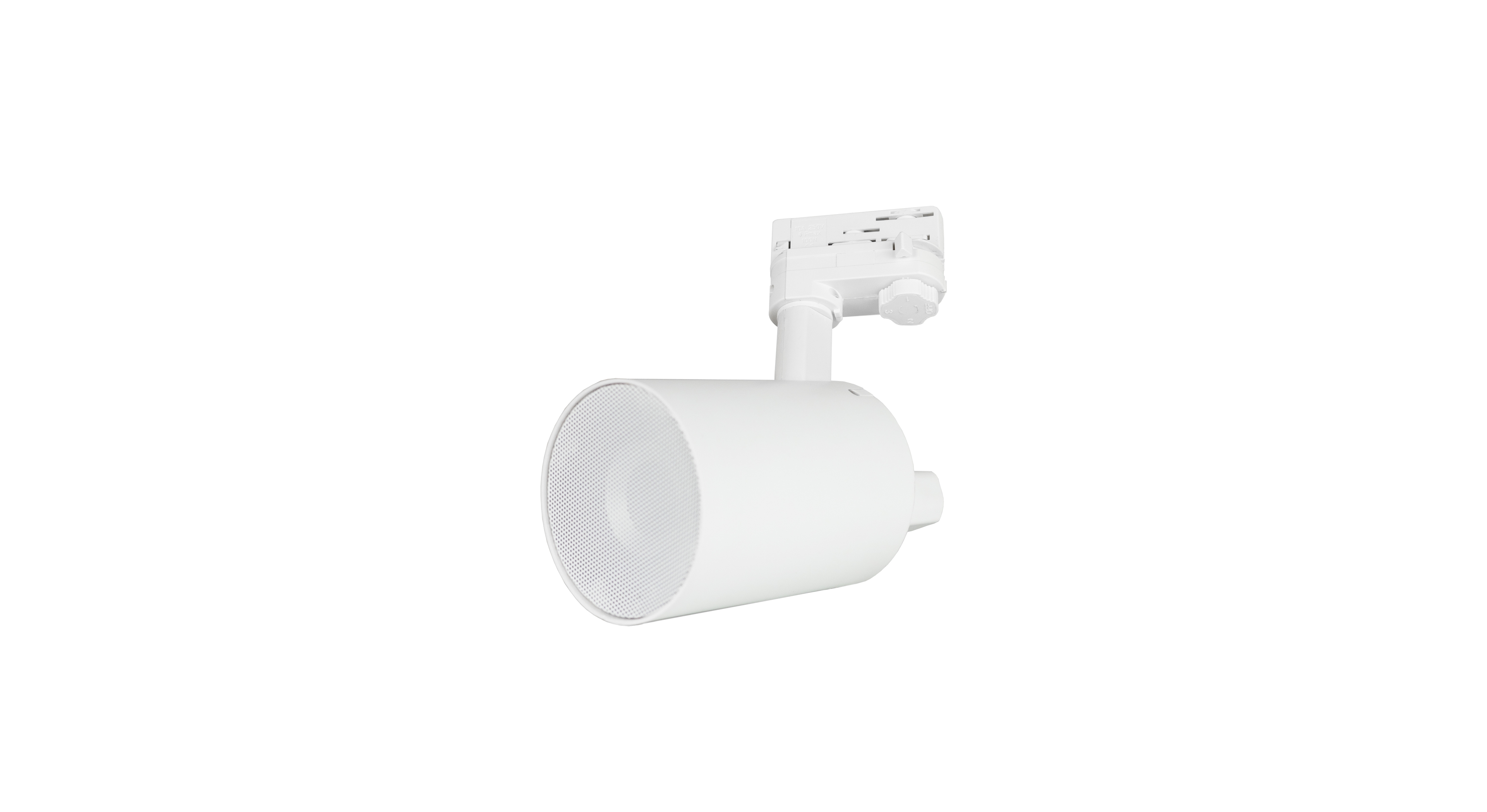

WiSpeak TUBE es un altavoz autoamplificado de 3" estilo lámpara con capacidad de recepción y control de audio inalámbrico bajo el control de la unidad Master, que presenta un sistema de instalación compatible con rieles de luz de techo. También se puede instalar en pared/techo con el accesorio opcional TUBESMA.

Receptor WiSpeak autoalimentado estilo lámpara, incluyendo un controlador de 3"
Se incluye un soporte para el carril de iluminación

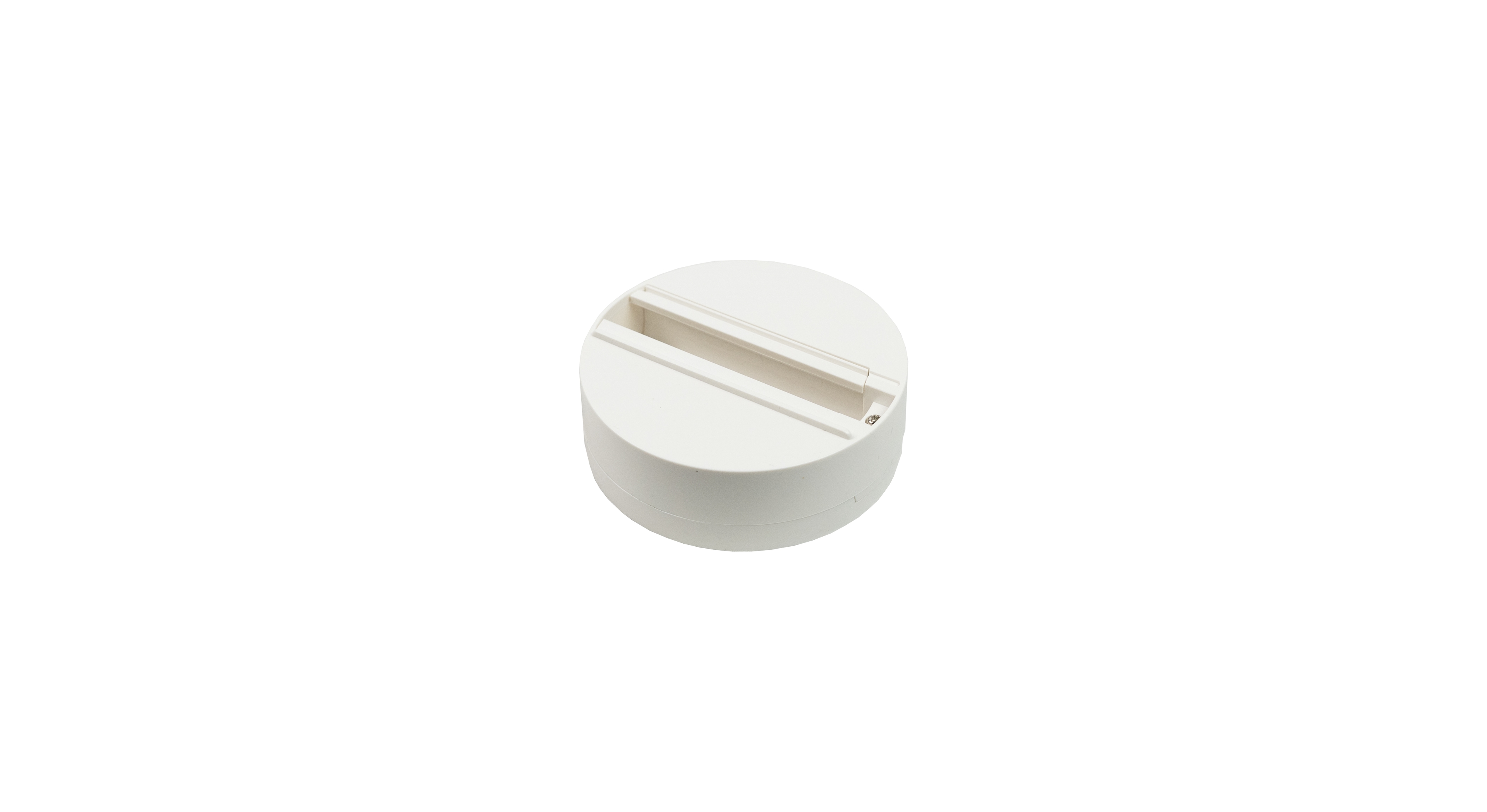

Accesorio de montaje en superficie disponible, opcional (ref. TUBE SMA)
Fuente de alimentación interna universal tomando la corriente alterna del soporte del riel de iluminación (100-240VAC 50-60Hz)
1 x señal de audio inalámbrica WiSpeak recibida, del transmisor al que está emparejado
1 x señal analógica AUX OUT disponible (una copia de la señal WiSpeak recibida). Puede utilizarse para conectar la unidad a otro transmisor WiSpeak, para ampliar la red o para dispositivos de audio externos, como amplificadores, mezcladores o unidades de subwoofer

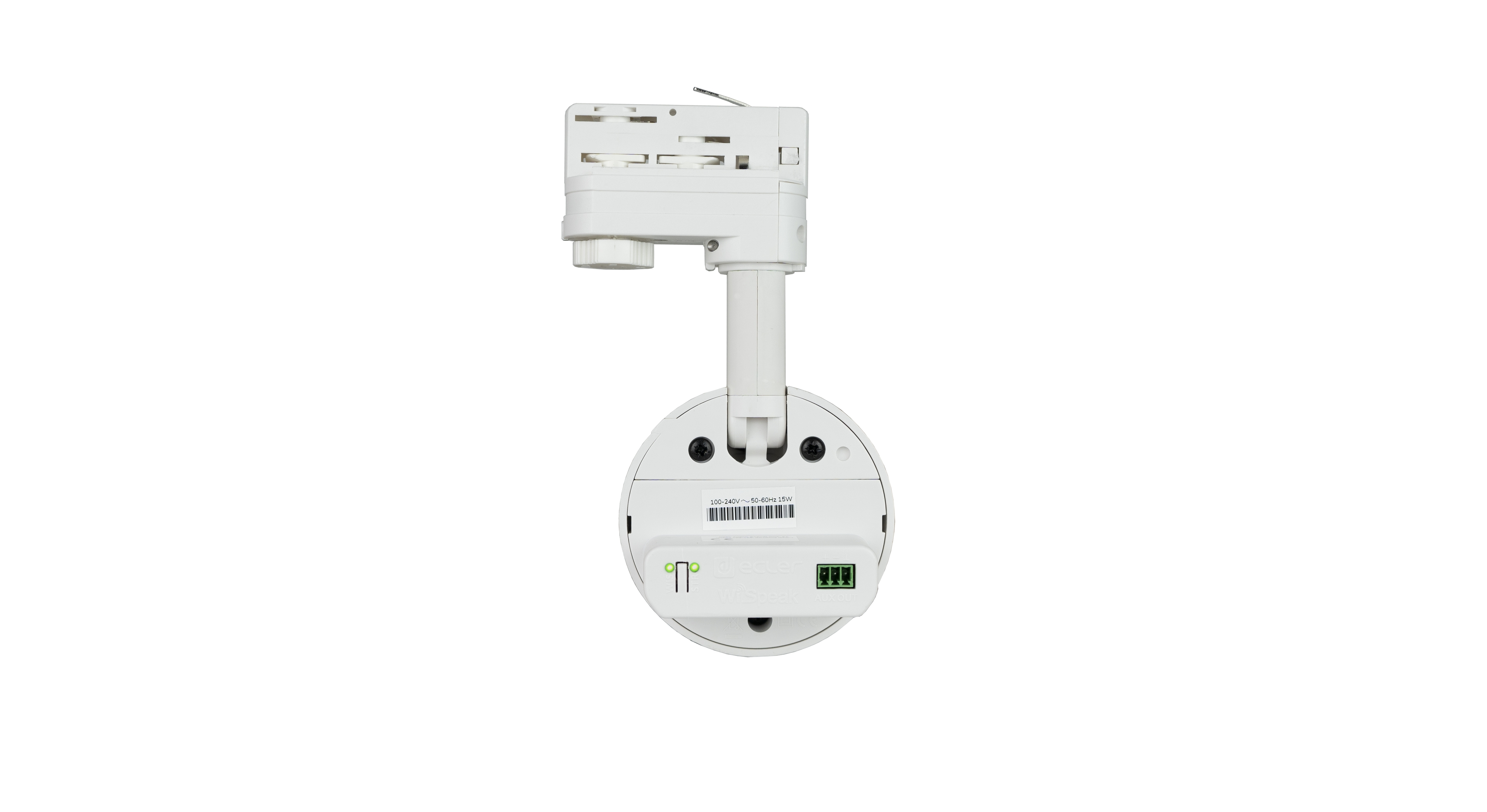

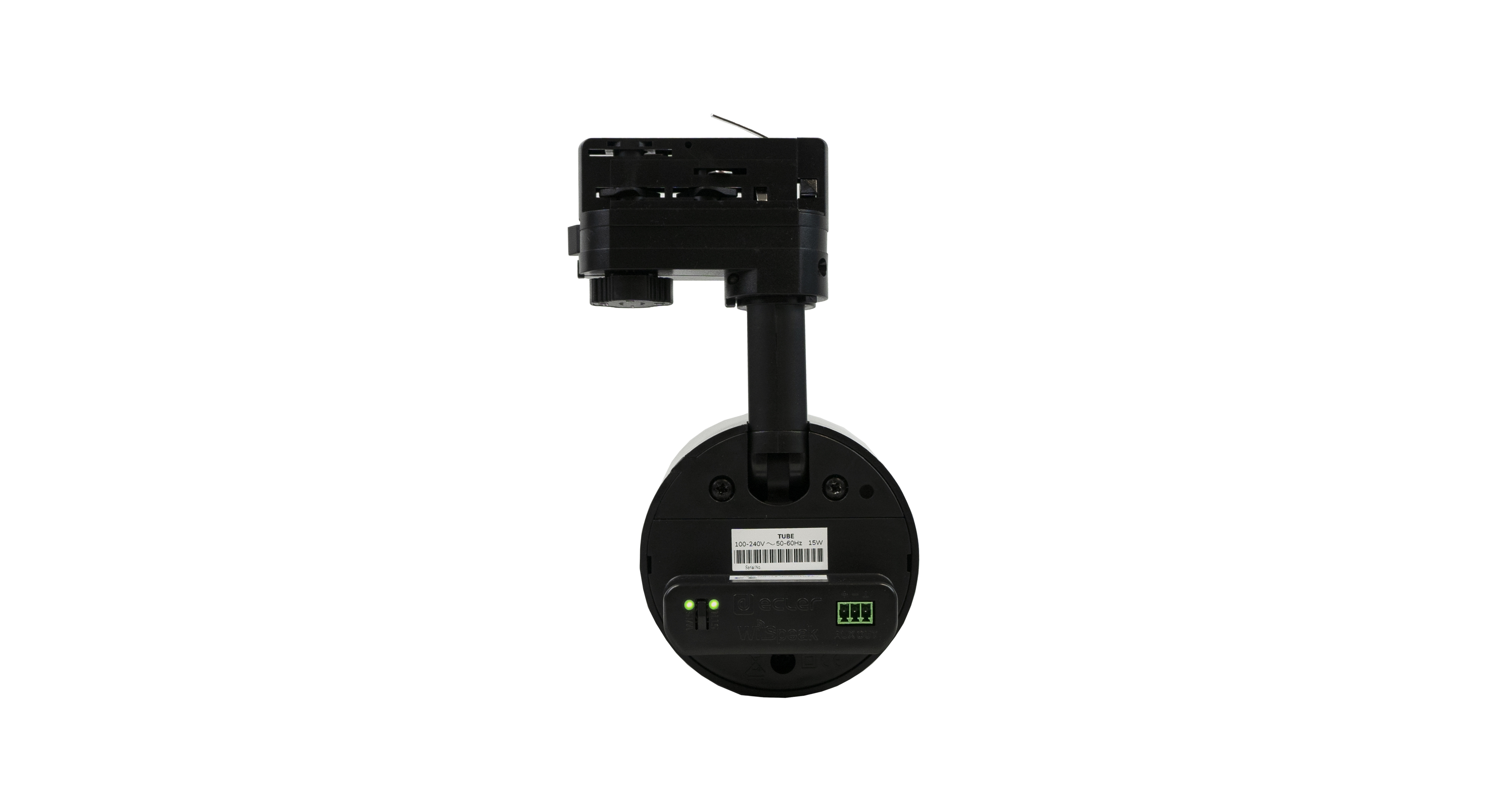

Panel trasero de control de UNPAIR (desparejar) e indicadores LED

Aplicaciones

Retail Educación Corporativo Deportes y bienestar Hoteles y restaurantes

Wis (rf wireless digital audio)

Frequency band

U-NII 5.1 – 5.8GHz (supported worldwide)
Up to 24 non-overlapping RF channels
DFS support

Coverage range

Up to 12m from a TX to any paired RX, direct
line of sight

Audio channels

WiSpeak CH1 / CH2

Audio transmission

24bit uncompressed, 48kHz SR

Digital Audio Sample size

24 bits

Digital Audio Sampling rate

48kHz

Digital Audio Frequency Response

20Hz – 20kHz (-0.1dB)

Digital Audio converters

DAC Resolution: 24 bit
DAC Dynaimic range: 100dB

Latency

From TX IN to RX AUX OUT <6ms
From TX IN to RX Speaker <6ms
Jitter among receivers ±1us

Pairing time

Up to 120s

Reconnection time

Up to 120s

System

Effective Freq. Range

105 - 20kHz (-10dB)

Coverage angle

180x180 (HxV)

Sensitivity

83 dB (1W/1m)

Maximum SPL

96 dB continuous / 102 dB peak

Transducers

Ways

1-way

Driver

3” driver

Nominal impedance

4Ω

Powered

Power

18 W RMS / 72 W Peak

Audio inputs

CH1 / CH2: Digital, Mono, RF Wireless Audio

Audio outputs

Internal Loudspeaker: Analog, Mono, Self powered
AUX OUT: Analog, Mono, Balanced, Euroblock

THD + Noise

<0.15% @1kHz Full power

Signal Noise Ratio

>95dB at RX AUX OUT

Input sensitivity

0dBV / 10kΩ

Electrical

Power supply

Universal, internal power supply

AC mains requirement

100-240VAC @ 50-60Hz

AC mains connector

From lighting rail bracket

Power consumption

15W (rated)

Monitoring and control

Volume control

via WiSpeak grip app.

Other controls

SOLO: via WiSpeak grip app
ID TEST SIGNAL: via WiSpeak grip app
PAIR / UNPAIR: via WiSpeak grip app and
Panel button

LED Indicators

WiS and STR LEDs

Programing and control

WiSpeak grip app

Physical

Connection type

Ceiling rail AC connection

Installation options

Ceiling light rails, or suface using TUBE SMA

Environmental

Certifications

FCC, EMC

Enclosure material

Grille material

Grille fixing system

Mounting system

Lighting rail mount compatible

Pan and tilt wall-mount

Swivel (pan and tilt)

Rail fixing system

4 wire 3 circuit track system compatible

Compatible rail systems

Global Track Pro or compatibles

Operating temperature

Min: -10°C ; 14°F
Max: 40°C ; 104°F

Operating humidity

<85% HR

Storage temperature

Min: -10°C ; 14°F
Max: 40°C ; 104°F

Storage humidity

<90% HR

Included accessories

Lighting rail mount

Optional accessories

Surface mount accessory (TUBE SMA)

Finished colour

White (RAL 9003) or black (RAL 9005)

Dimensions

96x110mm / 3.8” x 4.3” (∅xD)

Weight

0.8 kg / 1.76 lb

Pieces per box

1 unit

Shipping dimensions

195 x 185 x 245 mm / 7.68 x 7.28 x 9.65 in. (WxHxD)

Shipping weight

1.12 kg / 2.47 lb

¿Por qué hay cortes de audio en uno o más altavoces?

Asegúrese de que el altavoz está encendido y el LED STR está iluminado fijo (no parpadea) y el LED WIS está permanentemente apagado. Si el LED WIS parpadea, hay problemas de cobertura. Será necesario reubicar el altavoz intentando evitar los obstáculos en la medida de lo posible.
Compruebe el color del LED de calidad mediante la APP. Todos los altavoces tienen que estar en verde. Si el LED muestra la mayor parte del tiempo otro color, será necesario reubicar el altavoz intentando evitar los obstáculos en la medida de lo posible.

¿Por qué no suena o hay cortes de audio en todos los altavoces?

Compruebe que el transmisor está encendido y que el LED WIS del transmisor está permanentemente encendido. Si los LEDs STR de todos los altavoces parpadean, significa que hay problemas con la red WiS.

Asegúrese de que se respetan todas las distancias recomendadas.
Asegúrese de que no hay dos transmisores en el mismo radio de cobertura
Asegúrese de que no hay nuevos dispositivos inalámbricos en los alrededores que puedan crear interferencias en RF.

¿Por qué después de un discover el sistema no funciona correctamente y el LED WiS parpadea una vez c

Esto significa que el proceso de descubrimiento discover no se ha completado. Esto se llama un descubrimiento parcial (partial discover) y será necesario repetir el proceso de descubrimiento hasta que el LED WiS se mantenga permanentemente ON. Asegúrese de que todos los altavoces descubiertos anteriormente están encendidos y en modo STREAMING (LED WIS encendido permanentemente). Si no es así, será necesario reubicar el altavoz intentando evitar los obstáculos en la medida de lo posible. Si el problema persiste y todos los altavoces están en la zona de cobertura recomendada, desempareje todos los altavoces y realice de nuevo una operación de descubrimiento.

¿Por qué no se han emparejado todos los altavoces?

Repita el proceso de descubrimiento (discover) de nuevo y compruebe que todos los altavoces se han emparejado correctamente. Si el problema persiste, desempareje todos los altavoces y realice otra operación de discover. ATENCIÓN, si un altavoz no se ha emparejado después de una operación de descubrimiento podría significar que este altavoz tiene problemas de cobertura. Podría ser necesario reubicar el altavoz tratando de evitar los obstáculos en la medida de lo posible.

Por qué el LED de calidad del altavoz en la aplicación WiSpeak grip es naranja o rojo casi todo el t

El color recomendado para la calidad del altavoz es el verde. Si no es verde, podría significar que hay problemas de cobertura.
